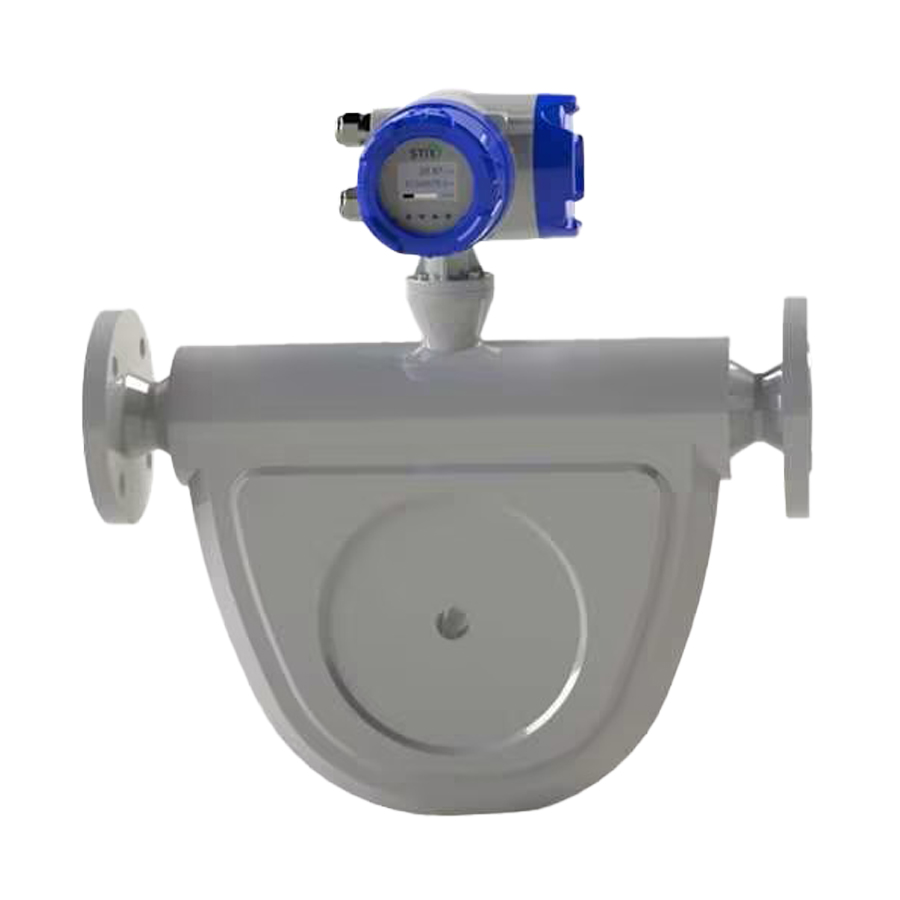

Coriolis-Massen-

Durchflussmesser

Ein Coriolis-Durchflussmesser, auch als Coriolis-Massendurchflussmesser (CMD) bekannt, misst die Masse eines strömenden Mediums direkt und unabhängig von Viskosität, Dichte und Leitfähigkeit. Es kann gleichzeitig der Massefluss, die Dichte und Temperatur sowie die Viskosität und der Volumenstrom gemessen werden. Coriolis-Durchflussmesser sind sehr präzise und können auch bei schwierigen Bedingungen wie hohen Drücken oder Temperaturen eingesetzt werden. Coriolis Durchflussmesser finden ihren Einsatz in der chemischen Industrie, der Lebensmittelindustrie und der Öl- und Gasindustrie.

Eigenschaften

Wie funktioniert
ein Coriolis-

durchflussmesser?

Merkmale

 DN10 bis DN150
 Duchflussbereich 300-3000 kg/h: (Flow range - application 5-50 kg/min)
 Genauigkeit: 0,2 %
 Output: 4-20 mA / pulse / RS485
 Srromversrogung: DC24V

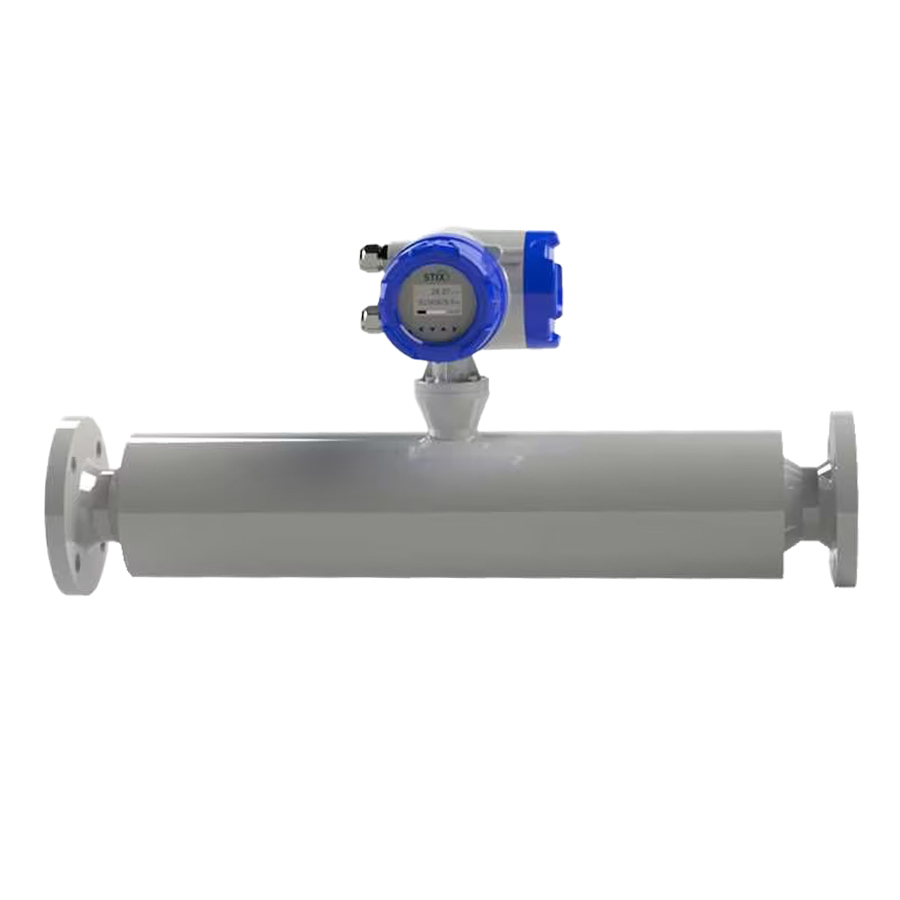

 Optional Tri-Clamp Anschluss

Im Inneren des Messgeräts befinden sich ein oder mehrere gebogene Rohre, die in Schwingung versetzt werden. Fließt nun ein Medium durch die Rohre, wirkt die Trägheit des Mediums der Schwingung entgegen und verursacht eine messbare Drehbewegung (Torsion). Die Stärke dieser Drehbewegung ist proportional zur Masse des strömenden Mediums. Sensoren erfassen die Phasenverschiebung und daraus wird der Massedurchfluss berechnet.

Direkte Massemessung: Unabhängig von Druck, Temperatur und Viskosität des Mediums.

Zusätzliche Messgrößen: Dichte und Temperatur können gleichzeitig mit dem Massedurchfluss und dem Volumendurchfluss gemessen werden.

Hohe Genauigkeit: Coriolis-Durchflussmesser bieten eine sehr präzise Messung des Durchflusses, unabhängig von den Eigenschaften des Mediums wie Dichte, Viskosität oder Temperatur.

Vielseitigkeit: Coriolis-Durchflussmesser können für eine Vielzahl von Medien wie Flüssigkeiten, Gase und Dampf eingesetzt werden.

Geringer Druckverlust: Im Vergleich zu anderen Durchflussmessgeräten verursachen Coriolis-Durchflussmesser nur einen geringen Druckverlust, was zu einer effizienten und kostengünstigen Messung führt.
