Magnetisch-Induktiv

Magnetisch-induktive Durchflussmesser sind die idealen Durchflussmessgeräte zur Messung aller elektrisch leitenden Flüssigkeiten, nahezu unabhängig von Druck, Dichte, Temperatur und Viskosität



Eigenschaften

Messprinzip

Merkmale

• Durchflussmessbereich: 0,1 m/sec bis 10 m/sec

• Standard – Nennweiten: DN6 bis DN1200 / 1/4" bis 48“ (Nennweiten bis DN2000 auf Anfrage)

• Durchflussmessbereich von 0,15 Liter/Minute bis 40700 m³/Stunde

• Messgenauigkeit: ± 0.2 % vom Messwert

• Wiederholgenauigkeit: ± 0.1 %

• Hochdruckversionen bis 100 bar verfügbar

• Automatische Reinigung der Elektroden

• Bi-direktionale Durchflussmessung von Flüssigkeiten mit einer Leitfähigkeit > 5 µS/cm

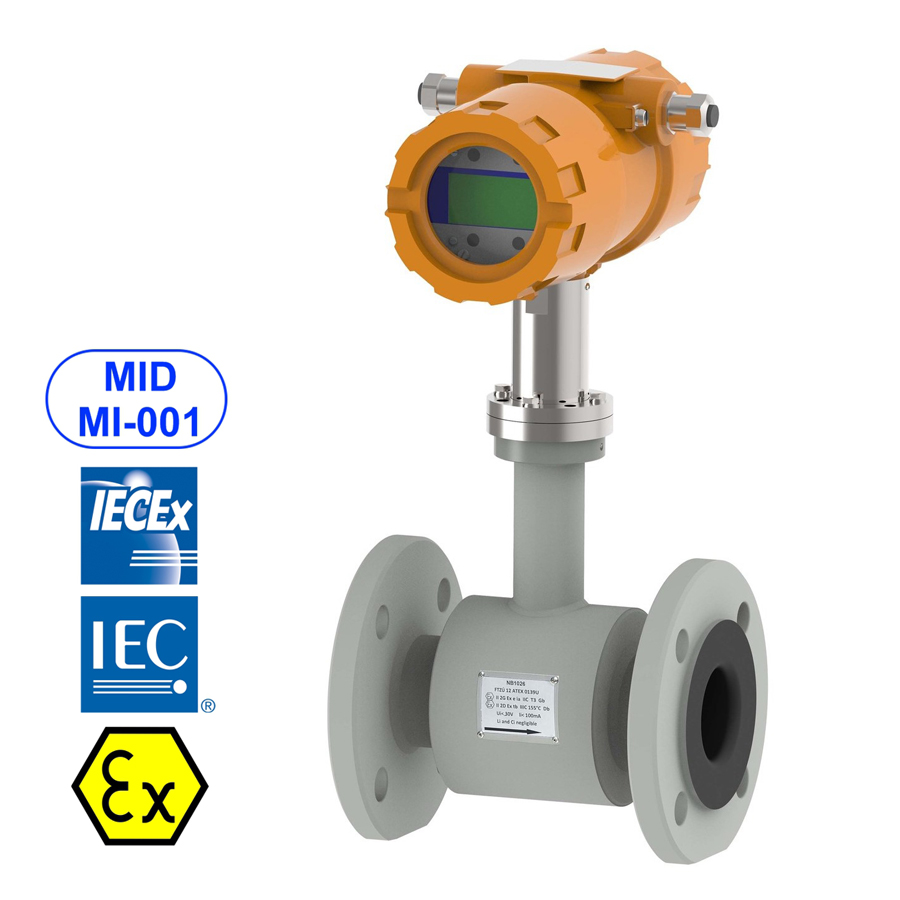

• Versionen zum Einsatz in Ex- Bereich verfügbar

• Temperaturbereich, bis 150°C

Magnetisch– induktive Durchflussmessgeräte basieren auf dem Faraday’schen Induktionsgesetz. Zwei gegenüberliegende Elektroden sind intern auf drei und neun Uhr positioniert. Wenn sich die Flüssigkeit durch das Magnetfeld bewegt, wird an den Elektroden eine Spannung induziert. Die durchschnittliche Geschwindigkeit der Flüssigkeit ist proportional zu der von den Elektroden gemessenen induzierten Spannung (Messen der Fließgeschwindigkeit).



  • Messung nahezu unabhängig von Druck, Dichte, Temperatur und Viskosität
  • Geeignet für korrosive Flüssigkeiten und Medien mit unterschiedlichen Viskositäten
  • Robustes elektronisches Messprinzip ohne bewegte Teile
  • Kein Druckverlust durch Querschnittsverengung
  • Keine Beruhigungsstrecke
  • SIP/CIP fähig
  • Begrenzt einsetzbar für Flüssigkeiten mit Feststoffen



Bei uns erhältlich

Magnetisch - Induktive Durchflussmesser ab Lager verfügbar:

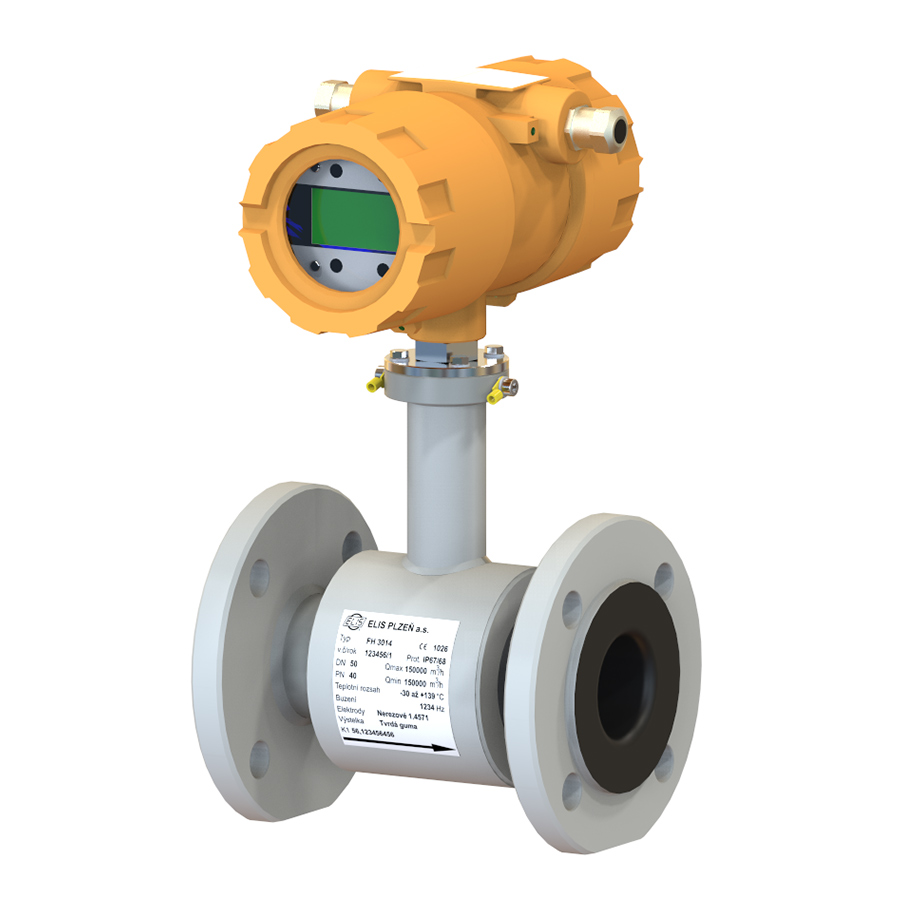

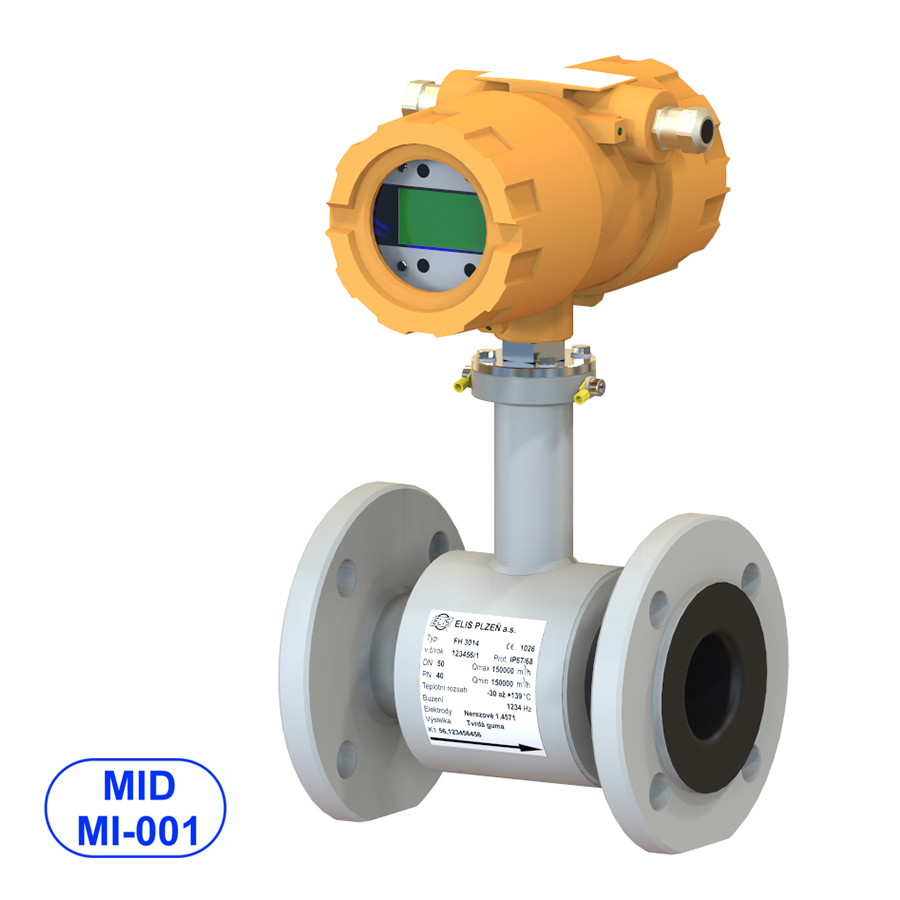

FH30xx kompakte Version

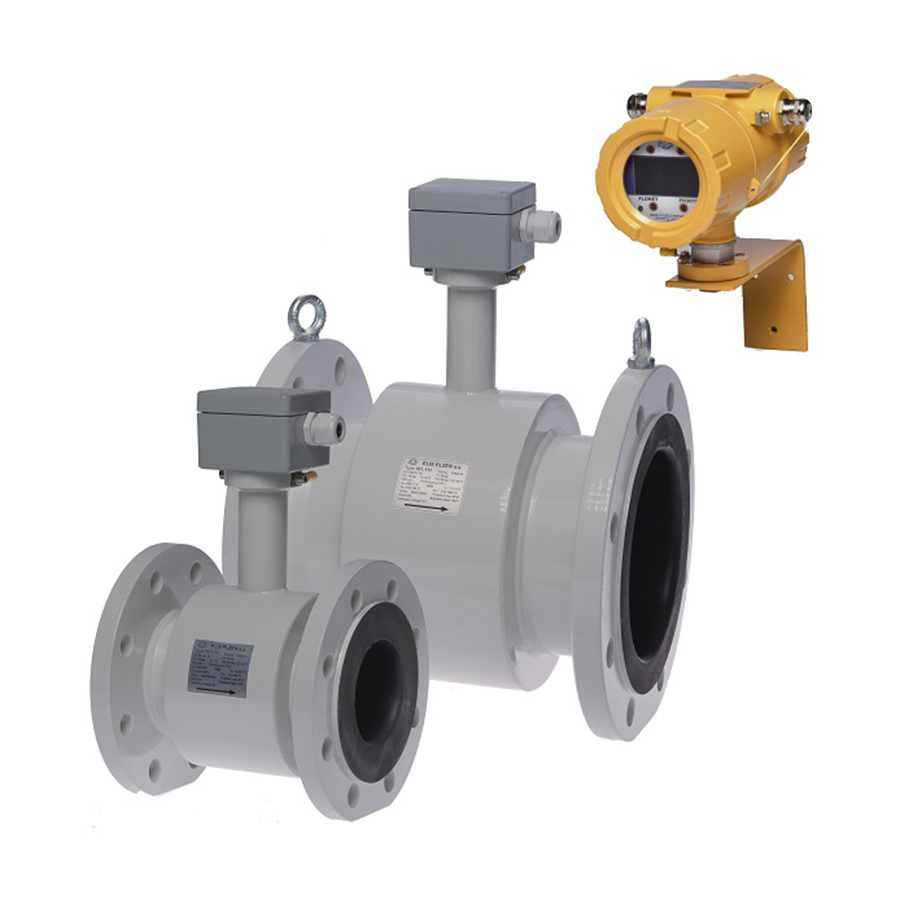

FH30xx getrennte Version

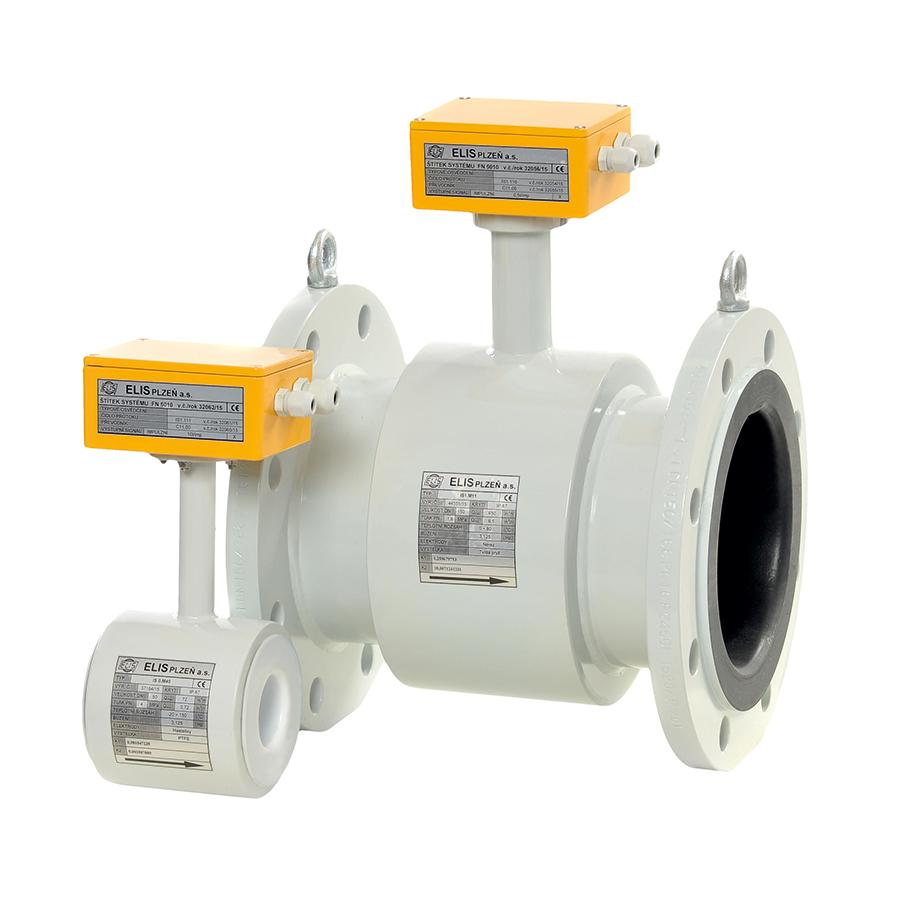

FN5011.1

Die Firma STIX Durchflussmesstechnik ist Stützpunkthändler der Firma Great Plaines Industries (GPI) und ihres Tochterunternehmen Flomec.

Magnetisch - Induktive Durchflussmesser ab Lager verfügbar:

QSE Version
