Ovalradzähler

Die Ovalradzähler sind hochgenaue mechanische Durch-flussmessgeräte. Das robuste Messprinzip ist in der Lage, den Durchfluss einer Vielzahl sauberer nieder- und hochviskosen Flüssigkeiten zu messen. Die Versionen
aus Edelstahl und Kunststoff eignen sich für die meisten wasserbasierten Flüssigkeiten und Chemikalien, die Zähler aus Aluminium sind für Kraftstoffe, Heizöle und Schmier-flüssigkeiten konzipiert.



Eigenschaften

Messprinzip

Merkmale

  • Zählergrößen von DN6 (1/8“) bis DN100 (4“), mit Gewindeanschluss, DIN und ANSI Flansche verfügbar
  • Durchflussbereich von 0,017 Liter/Minute bis 2500 Liter/Minute
  • Messgenauigkeit von bis zu ± 0,5 % vom Messwert
  • Zählermaterialien: Aluminium, Edelstahl, PPS und PVC

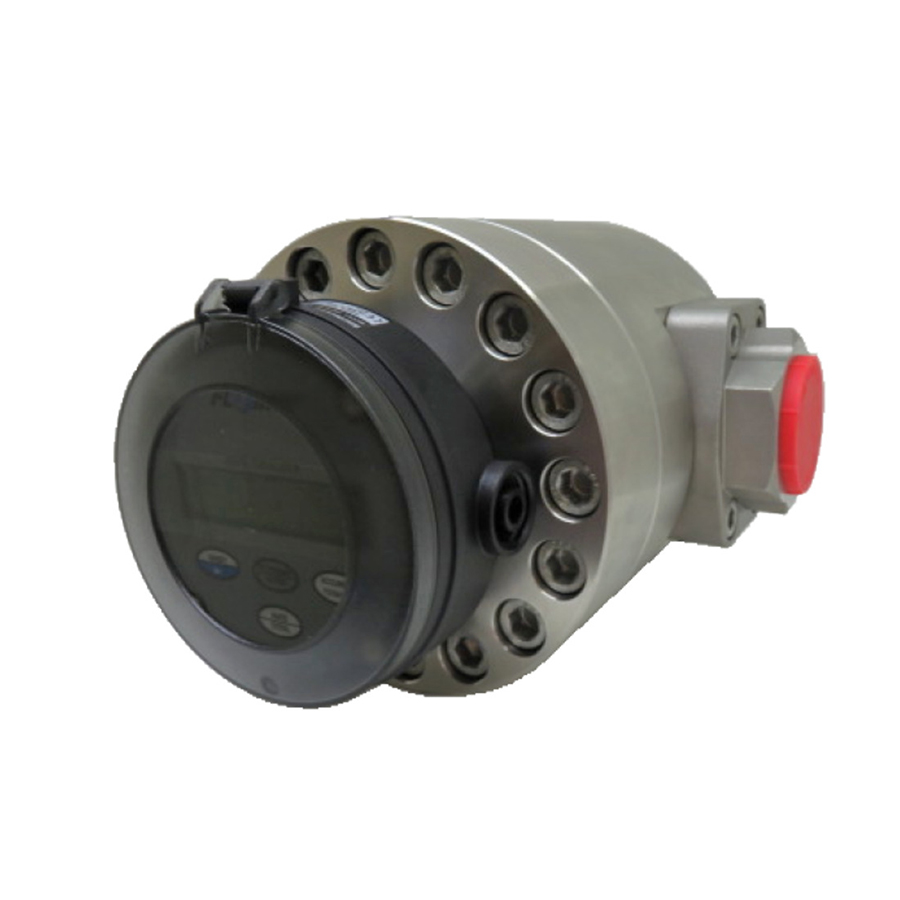

  • Hochdruckversionen bis 400 bar verfügbar
  • Geeignet zur Messung von nieder- und hochviskosen Medien von bis 500.000 mPas
  • Elektroniken der Firma Fluidwell und STIX Durchflussmesstechnik können angeschlossen werden
  • Zählerversionen für den Einsatz in den Bereichen, ATEX & IECEx, und Intrinsically Safe (IS)
    (mit geeigneter Ansteuerung)



Die Flüssigkeit durchläuft die Messkammer und bringt die Ovalzahnräder in Rotation. Jede Rotation der Ovalzahnräder fördert ein exakt definiertes Volumen. Eingesetzte Magnete in den Ovalrädern aktivieren den Reedschalter und leiten Impulse an ein Display oder an einen Impulsausgang weiter.

  • Die Baureihe ist modular aufgebaut
  • Robuste Konstruktion und geringe  Wartungskosten
  • Messung nahezu unabhängig von Viskosität und Dichte
  • Bi – direktionale Durchflussmessung möglich
  • Es wird keine Ein – Auslaufstecke benötigt
  • Korrosionsbeständige Materialien verfügbar

Bei uns erhältlich

Die Firma STIX Durchflussmesstechnik ist Stützpunkthändler der Firma Great Plaines Industries (GPI) und ihres Tochterunternehmen Flomec.

Durchflussmessgeräte ab Lager verfügbar:

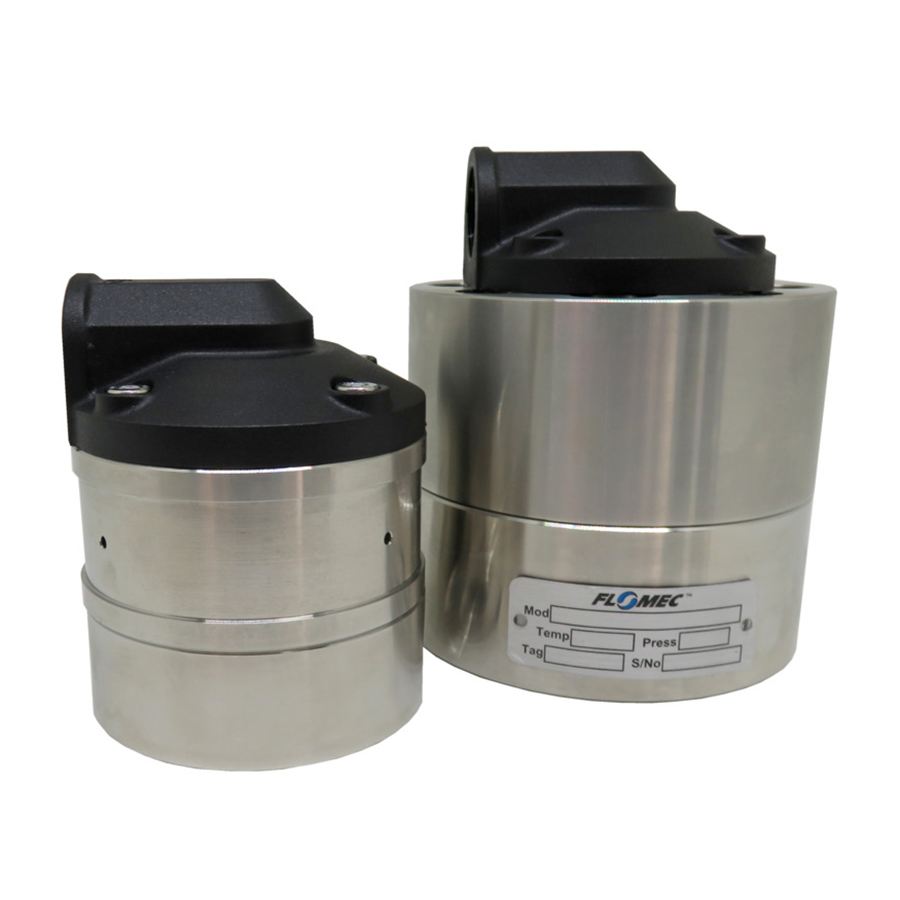

OM - Series Small Capacity

OM - Series Medium Capacity

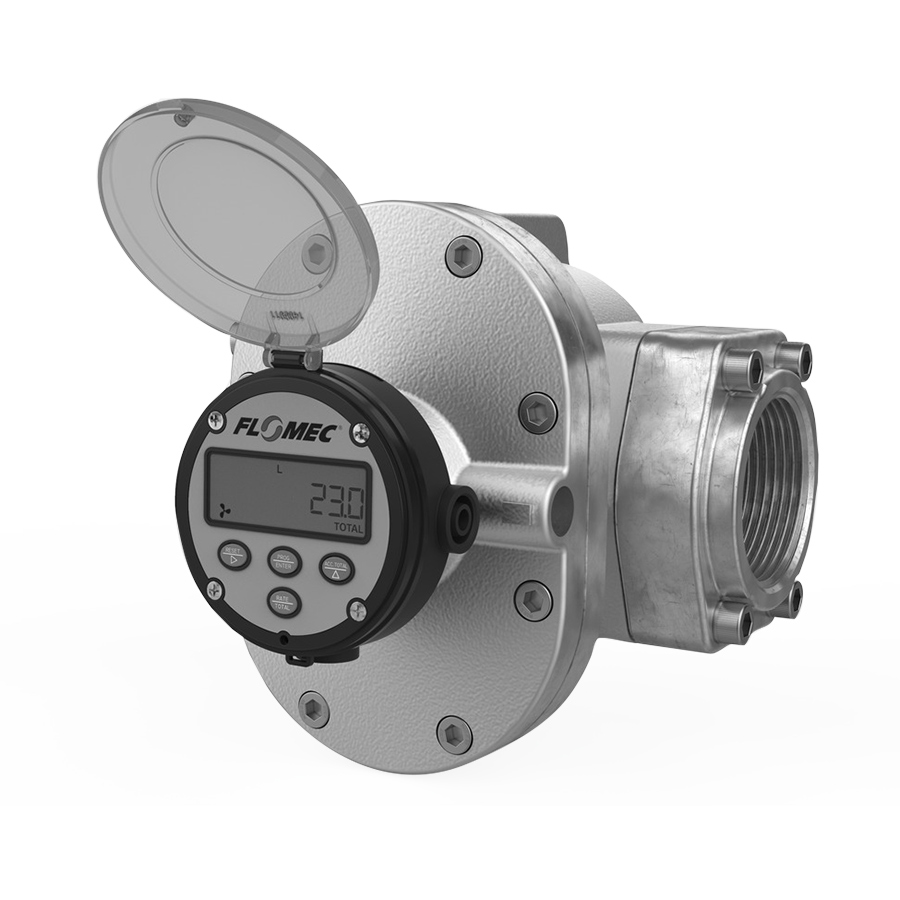

OM - Series Large Capacity

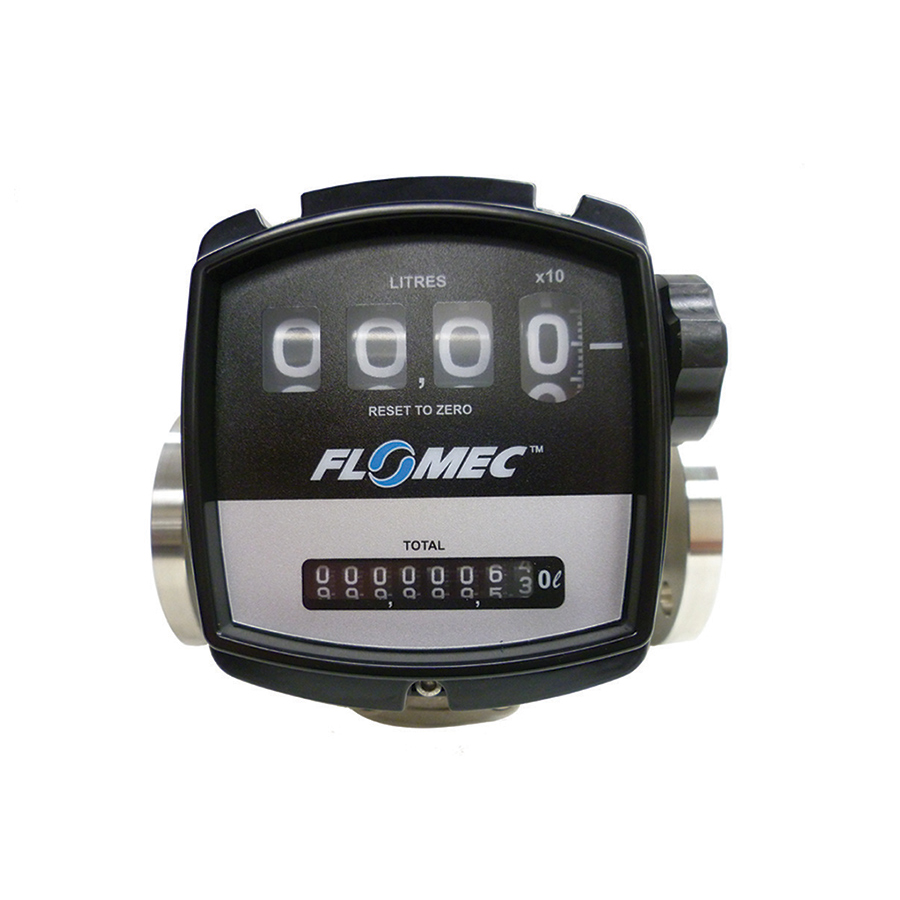

OM - Series

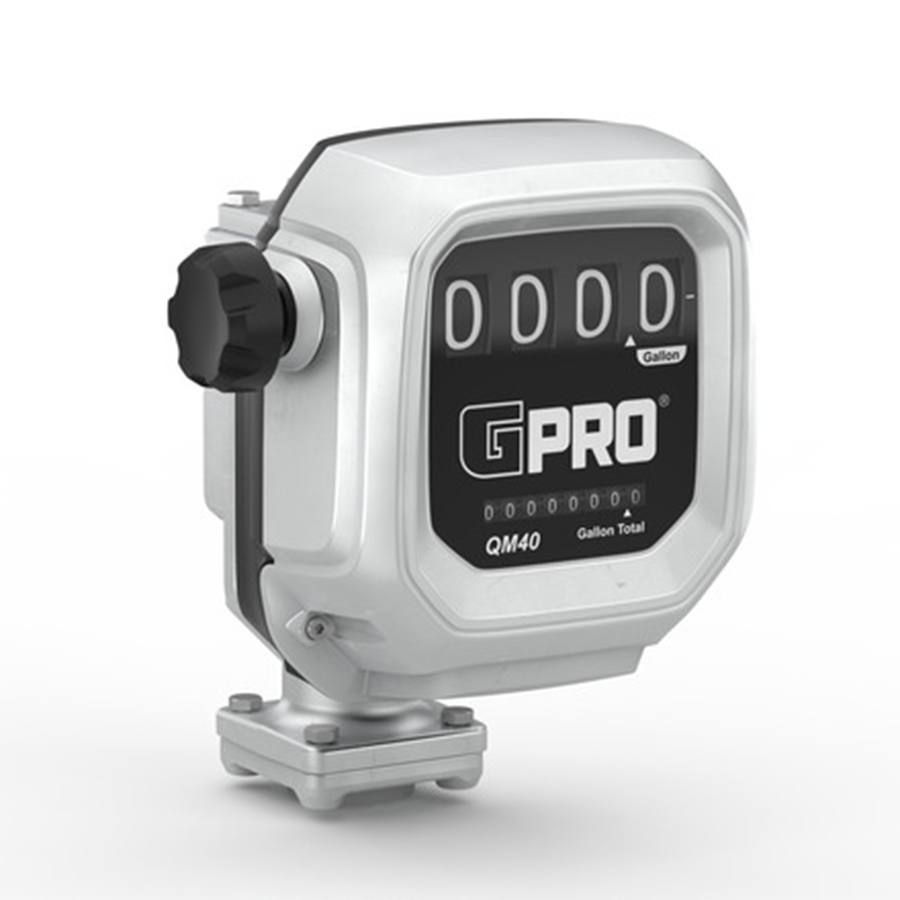

Mechanical Meter

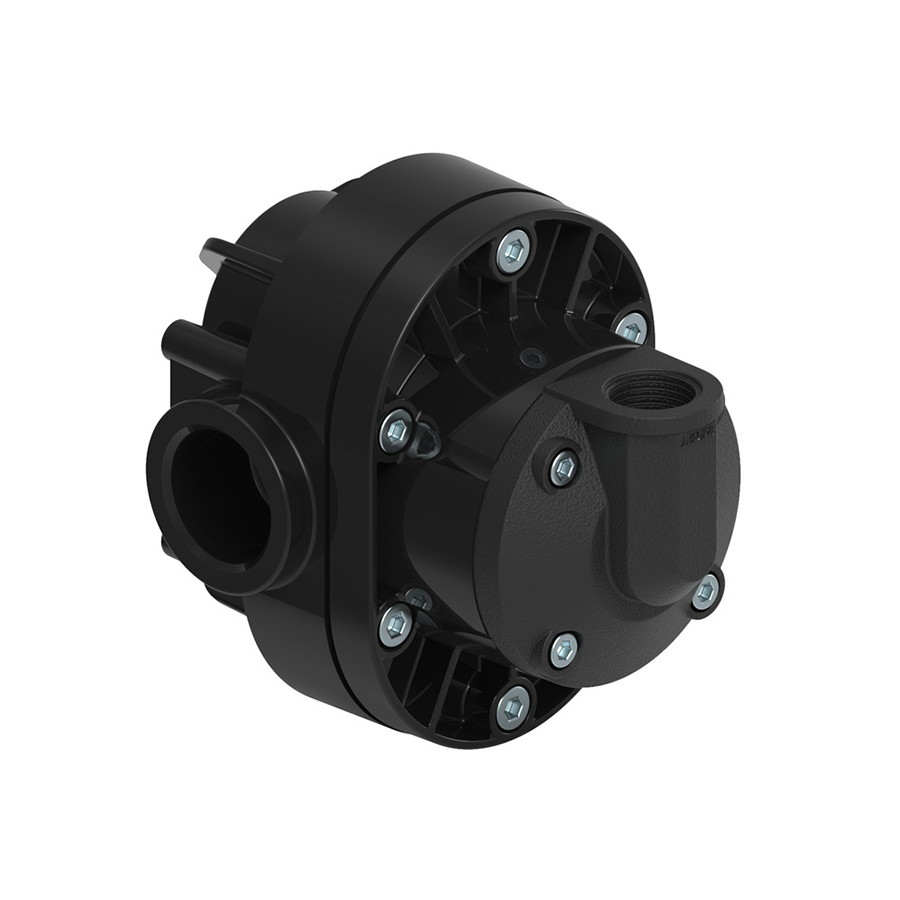

OM - Series Chemical Meter

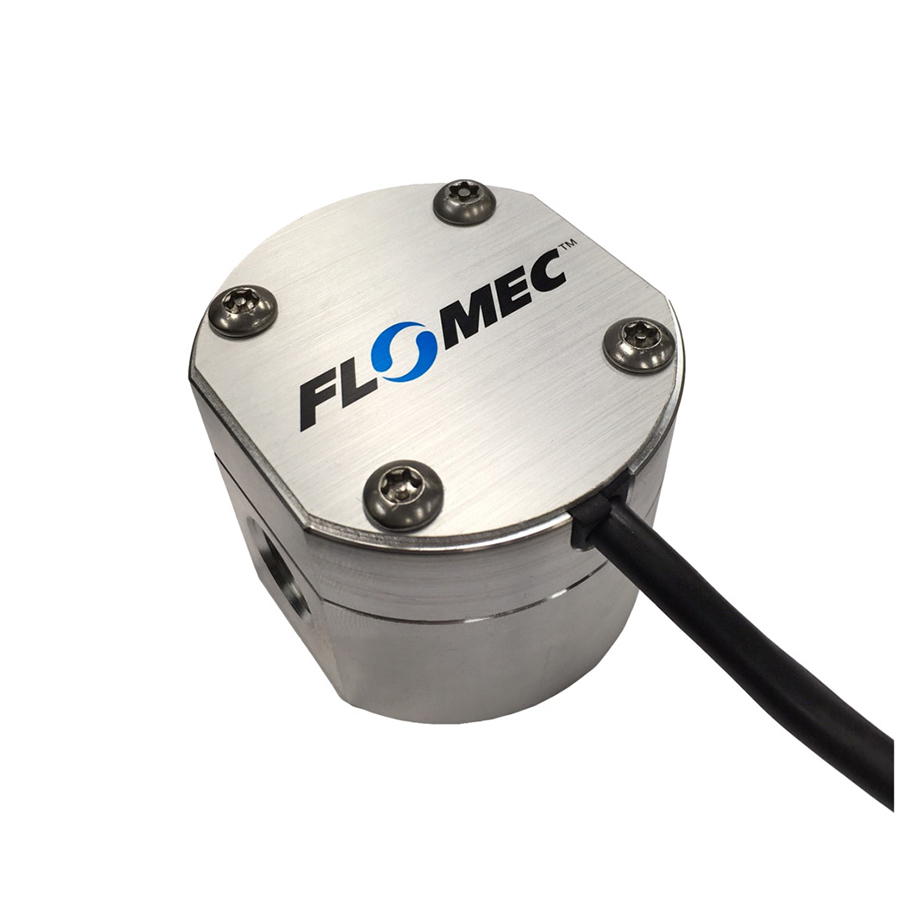

EGM - Series

Electronic Flowmeter

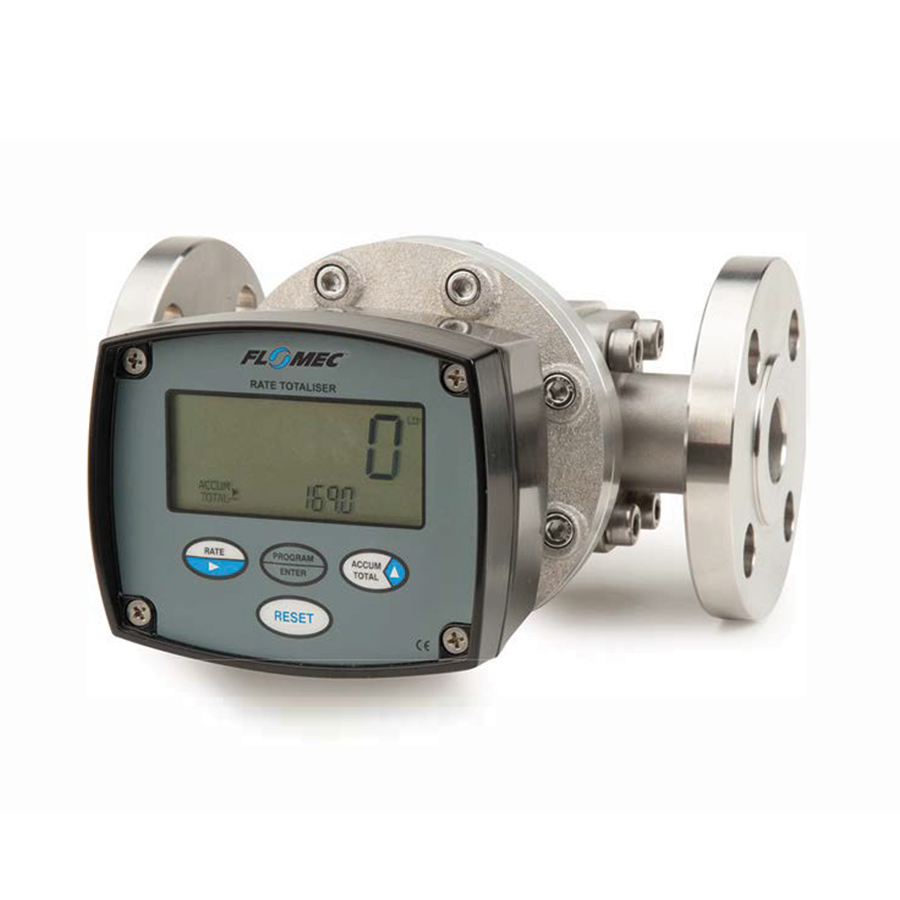

D - Series Diesel Flowmeter

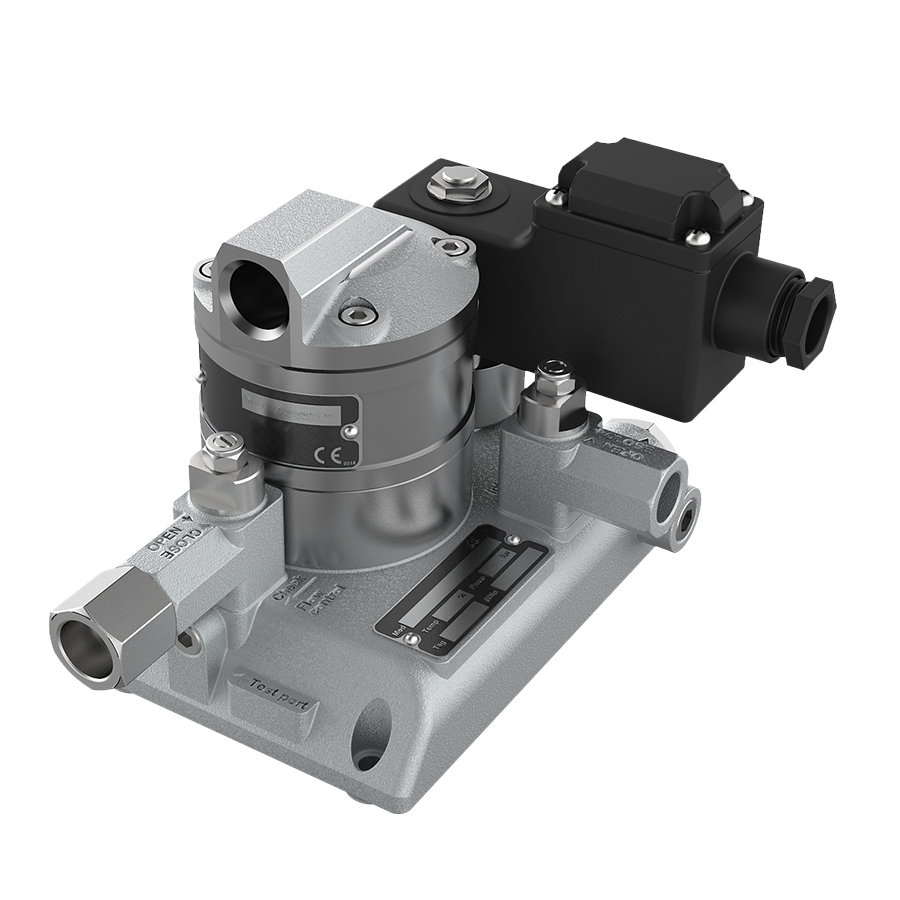

Compact AIM Block Additive Injection Manifold
