Turbinenzähler sind präzise und kostengünstige Messgeräte zur Messung von niedrig- und mittelviskoser Flüssigkeiten und Gasen. Das robuste Messprinzip ist in der Lage, den Durchfluss einer Vielzahl sauberer Flüssigkeiten zu messen.

Die Versionen aus Kunststoff eignen sich für die meisten wasserbasierten Flüssigkeiten, die aus Edelstahl für korrosive Medien. Die Zähler aus Aluminium sind für Kraftstoffe, Heizöle und der Messung von Additiven konzipiert. Zusätzlich können Gase wie Argon gemessen werden.

Turbinenzähler

Eigenschaften

Messprinzip

Merkmale

  • Durchflussbereich von 1,8 Liter/Minute bis 4500 Liter/Minute
  • Messgenauigkeit: ± 0.5 % vom Messwert
  • Wiederholgenauigkeit: ± 0.1 %
  • Geeignet zur Messung von niederviskosen Medien < 100 cp
  • Zählermaterialien: Aluminium, Messing, Edelstahl, PVC, PVDF und PPS
  • Edelstahlversion mit 3A - Zulassung (CIP / SIP)
  • Temperaturbereich: -268 °C bis 426 °C
  • Hochdruckversionen bis 340 bar verfügbar
  • Zählerversionen für den Einsatz in den Bereichen, ATEX & IECEx, und Intrinsically Safe (IS)
    (mit geeigneter Ansteuerung)

Das durch das Messgerät fließende Medium wirkt auf die Turbinenschaufeln, die sich frei um eine Achse in der Mittellinie des Turbinengehäuses drehen können. Die Winkel- (Drehgeschwindigkeit) des Turbinenrotors ist direkt proportional zur Geschwindigkeit des Mediums, das durch die Turbine fließt.

Die Impulse sind linear zum Durchfluss und werden von einem oder mehreren, am Gehäuse des Messgerätes montierten elektrischen Aufnehmern abgenommen.

  • Robuste Konstruktion und kompakte Bauweise
  • Hochwertige Hartmetall- oder Keramiklagerung mit geringem
    Verschleiß und langer Lebensdauer
  • Variabel einsetzbar dank unterschiedlicher Messaufnehmer sowie Anschluss- und Nennweitenvielfalt
  • Geringer Druckverlust
  • Korrosionsbeständige Materialien

Bei uns erhältlich

Die Firma STIX Durchflussmesstechnik ist Stützpunkthändler der Firma Great Plaines Industries (GPI) und ihres Tochterunternehmen Flomec.

Turbinenzähler ab Lager verfügbar:

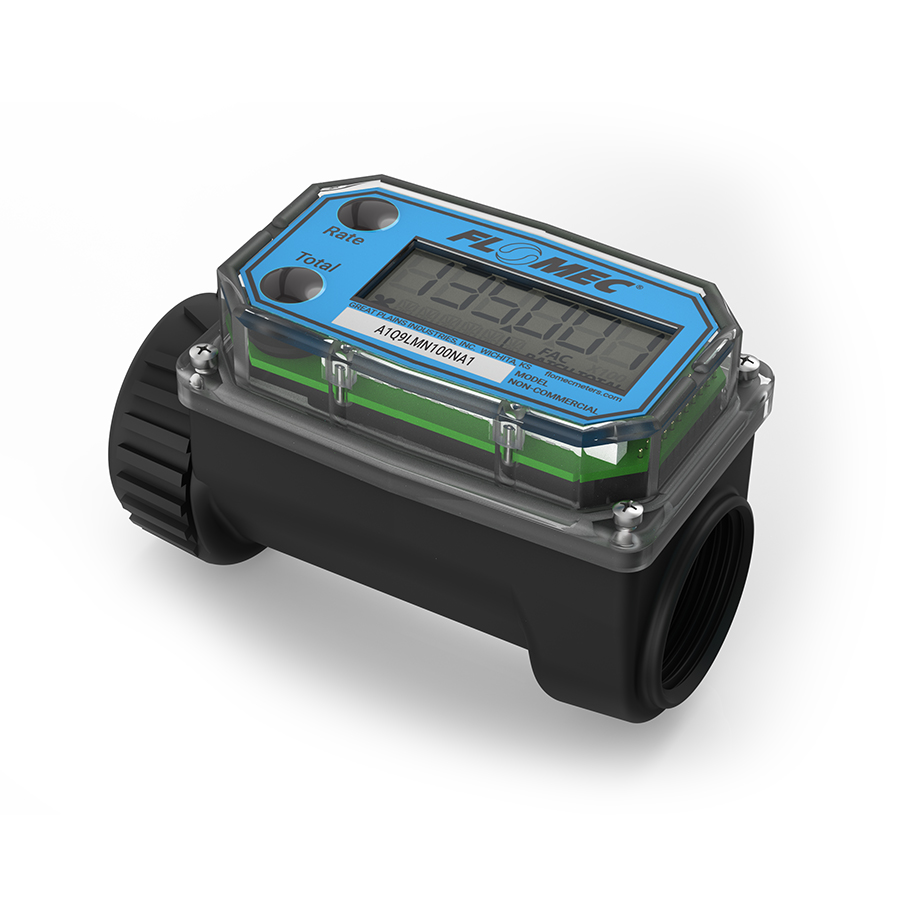

A1 - Series

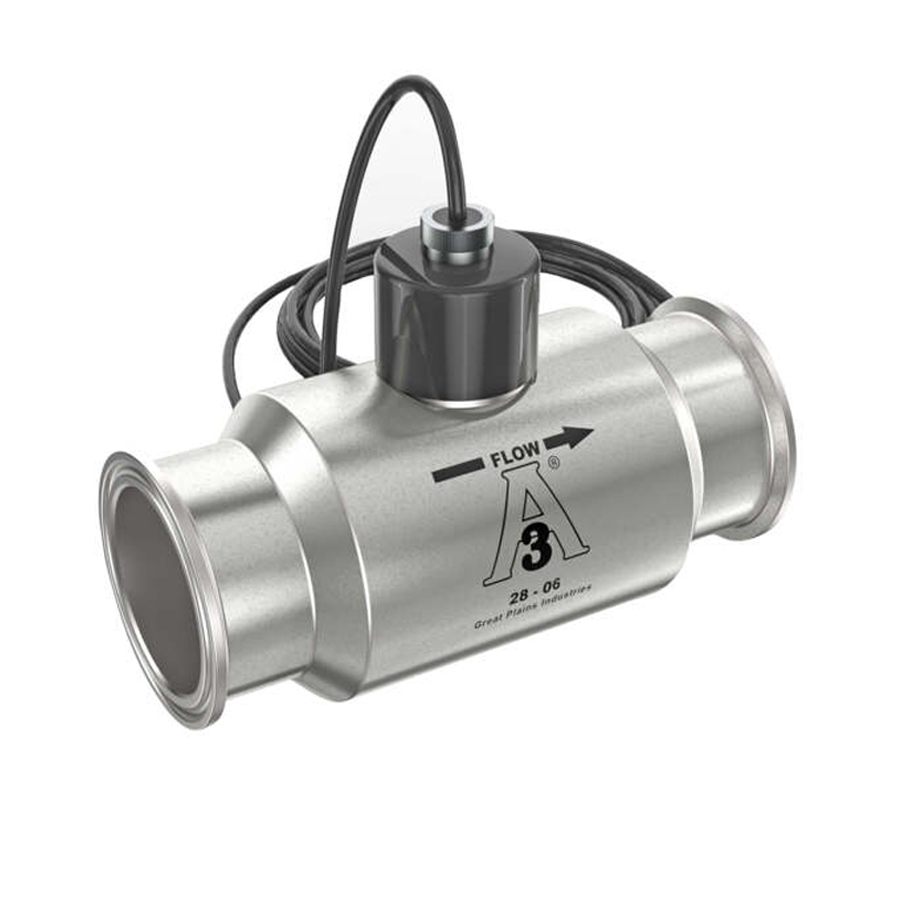

G - Series Sanitary

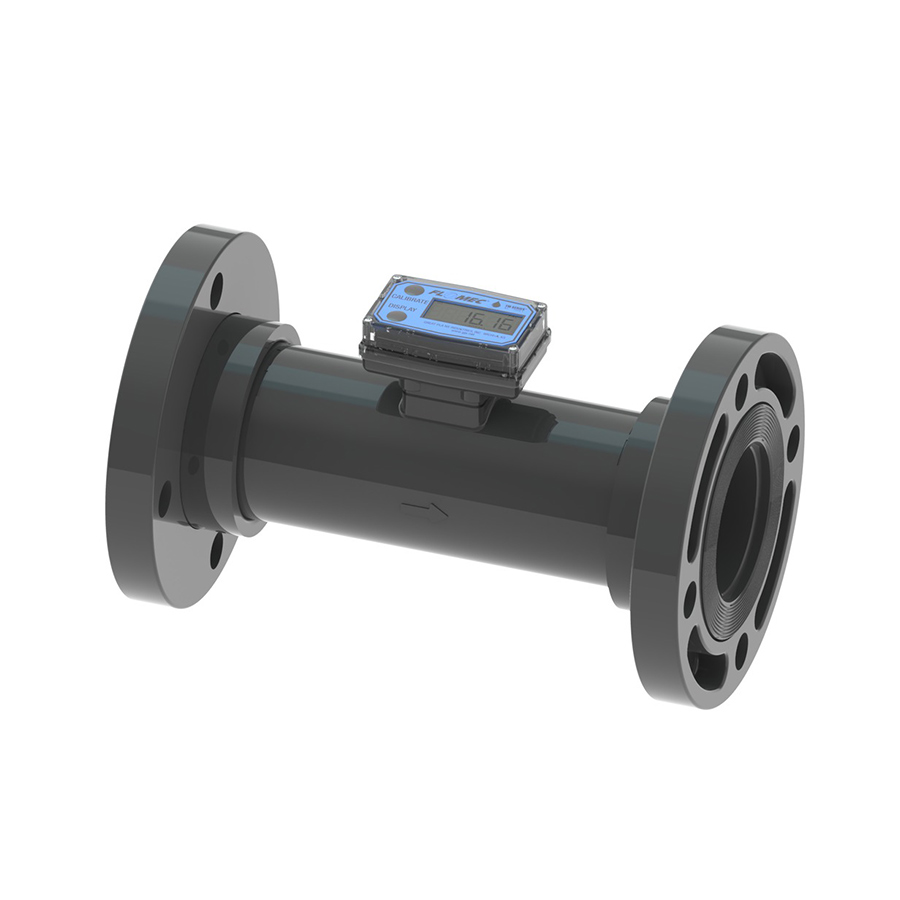

TM - Series

G - Series

TP - Series

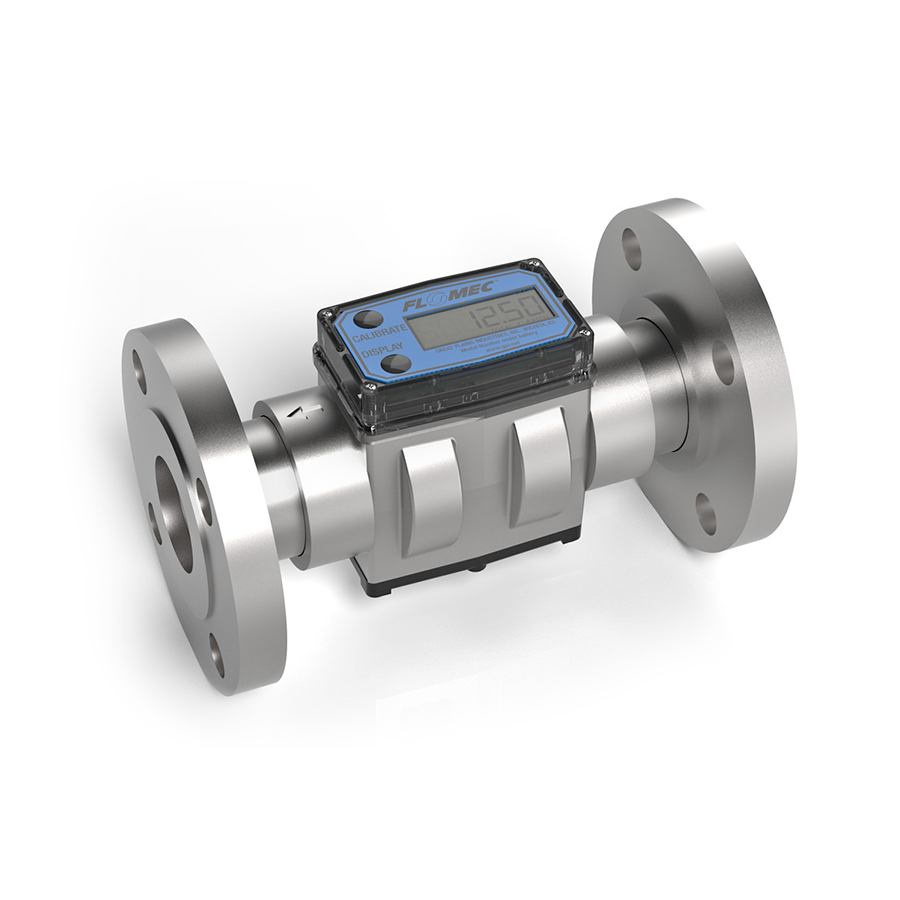

G2 - Series

Turbinenzähler ab Lager verfügbar:

LX Serie (für Flüssigkeiten)

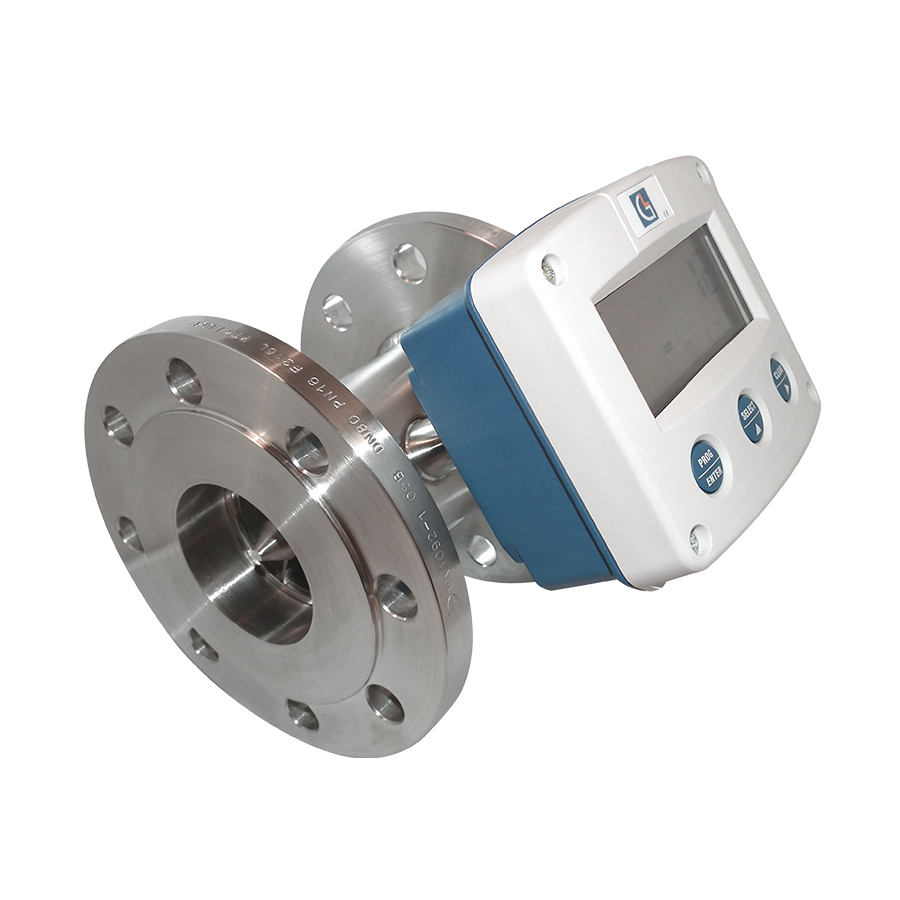

GX Serie (für Gase)

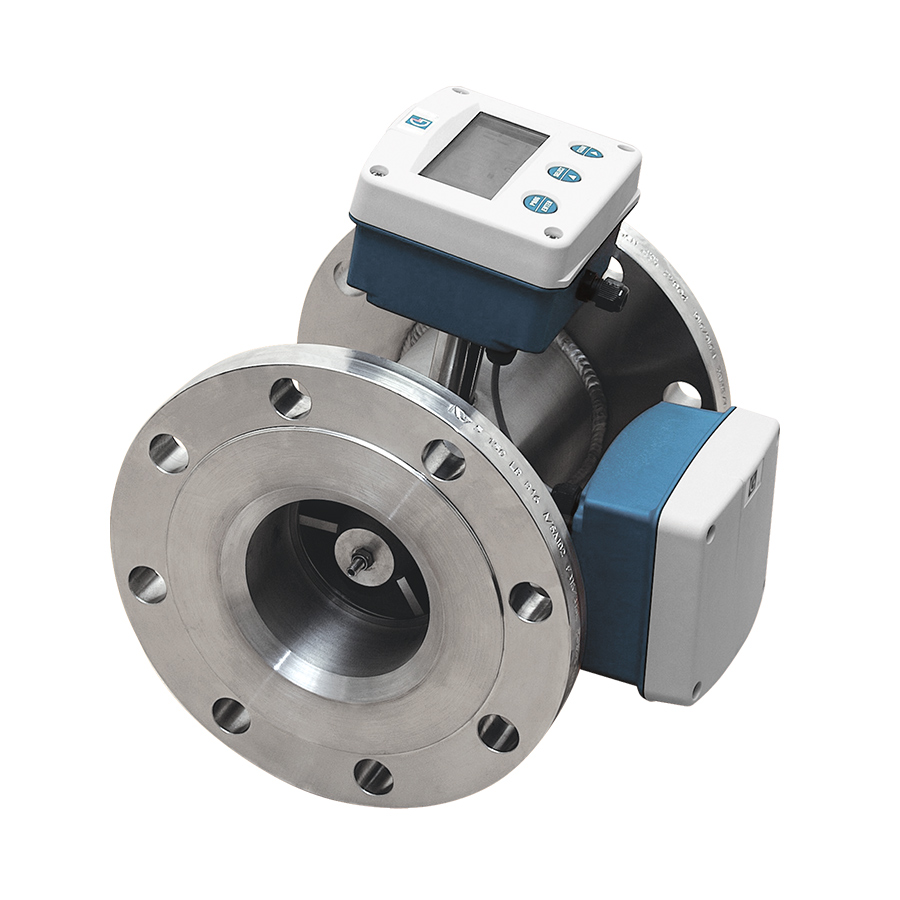

Lxb Serie (für bi-direktionale Messung)
