Ultraschall Clamp-On

Durchflussmesser

Wir messen von außen, was im Rohr fließt. Die Ultraschall Clamp-on Durchflussmesser sind kosteneffiziente Durchflussmessgeräte und für die nachträgliche Montage ohne Prozessunterbrechung geeignet. Es kann der Volumenstrom unterschiedlichster Flüssigkeiten und Gase zuverlässig gemessen werden. Nahezu unabhängig von Druck, Temperatur oder Viskosität.

Eigenschaften

Wie funktioniert ein

Durchflussmessgerät?

Merkmale

Die Sensorik der Zählerbaureihe wird für Rohrleitungen von DN10 bis DN6500 (3/8“ bis 256“) hergestellt.

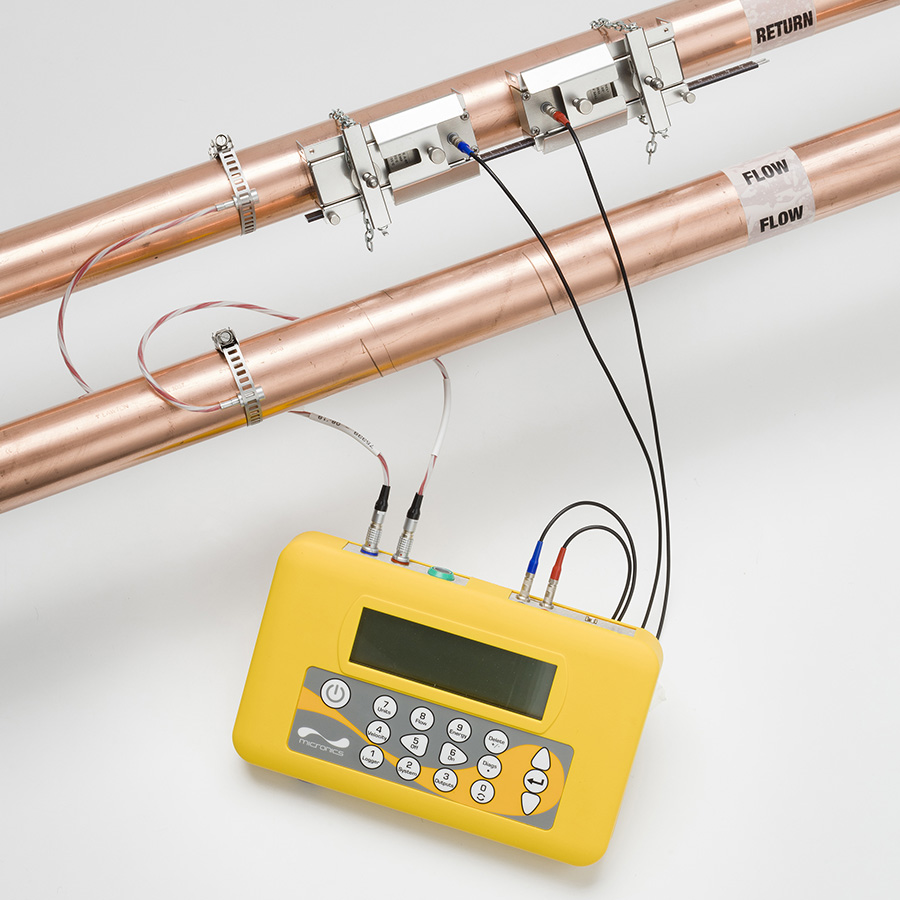

Clamp-on-Bauweise für stationäre oder temporäre/portable Durchflussmessungen
Temperaturbereich für Standard-Sensoren von -30 °C bis +250 °C (kurzzeitig bis 300 °C)
Gerätversion mit IP 68-Scher- und Lamb-Ultraschallsensoren aus Edelstahl zum Messen von Gasen
Messgenauigkeit Volumenstrom: ±1 ... 3 % des Messwertes (±0,5 % des Messwertes (bei Feldkalibrierung)
Zwei-Kanal-Ausstattung können Kosten und Zeit eingespart werden, da die Durch¬flussmessung entweder zeitgleich an zwei separaten Rohren oder an nur einer Leitung im Zwei-Pfad-Modus erfolgen kann.

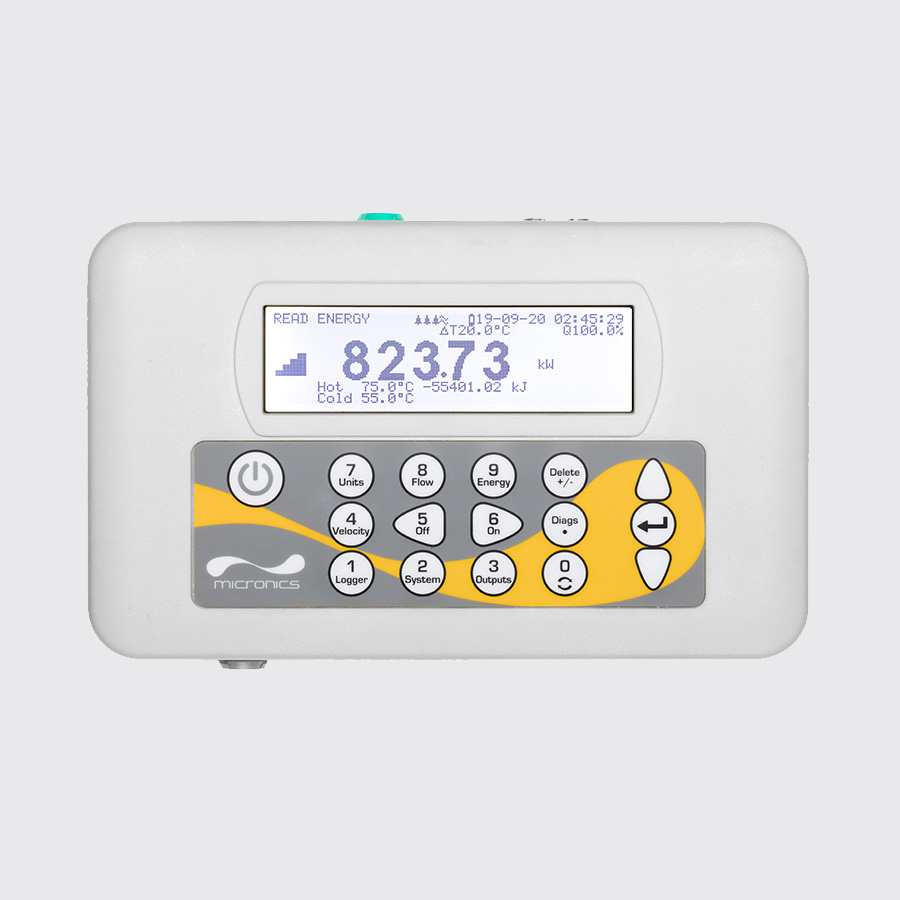

Anzeige Volumenstrom/Massedurchfluss
Durchflussmessbereich von 0,01 m/sec bis 25 m/sec
Integrierter Datenlogger für bis zu 100.000 Messwerte und Software zur Datenauswertung

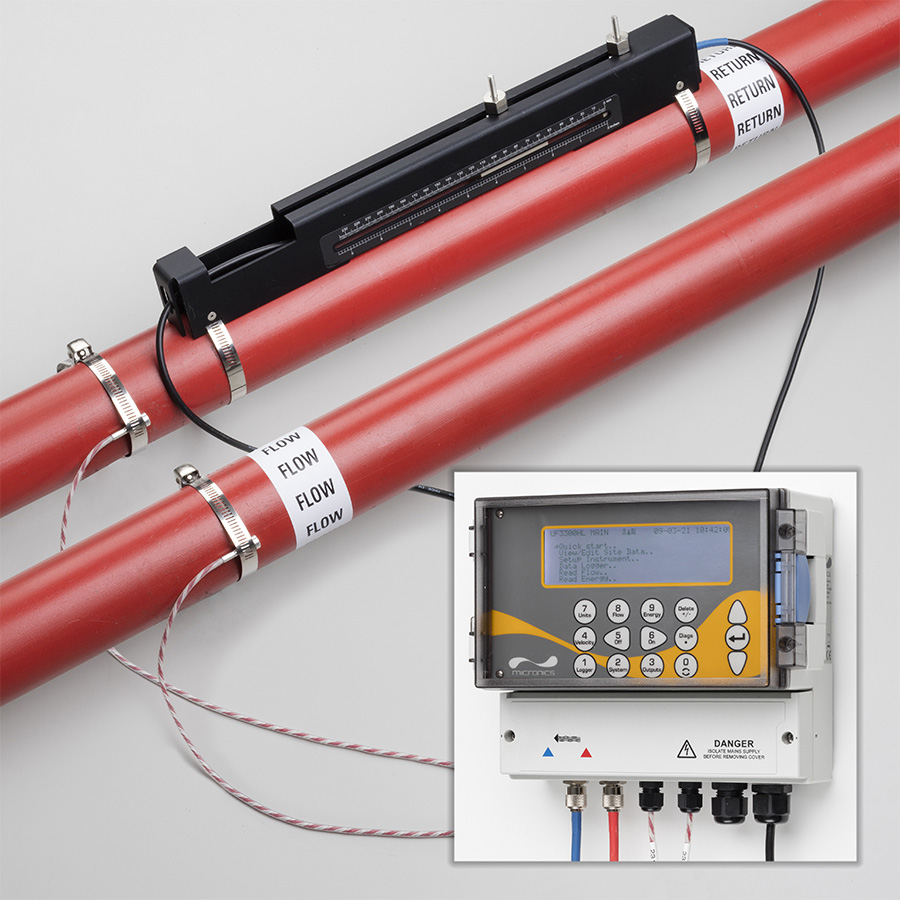

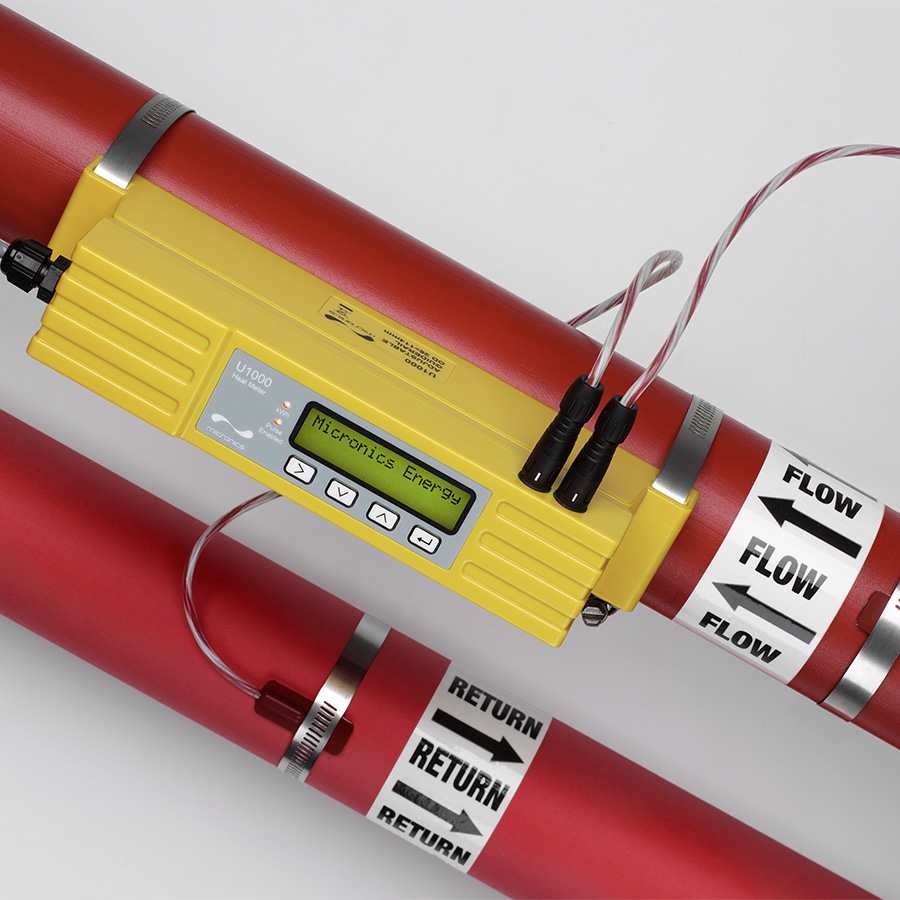

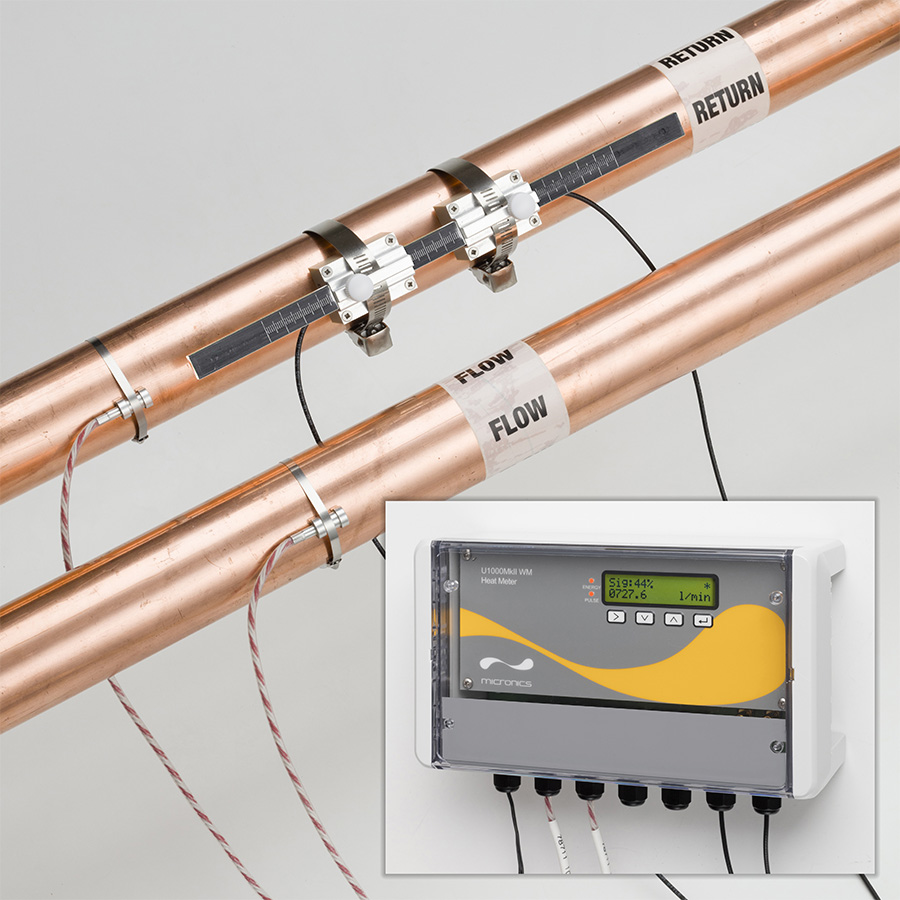

Messfunktionen (Wärmemengen / Kältemenge), Optionale PT100-Eingänge zur Wärmemengenmessung
ATEX – Version, II 2G Ex de IIB T6 Ex-Zertifizierung EPS 11 ATEX 1355 X

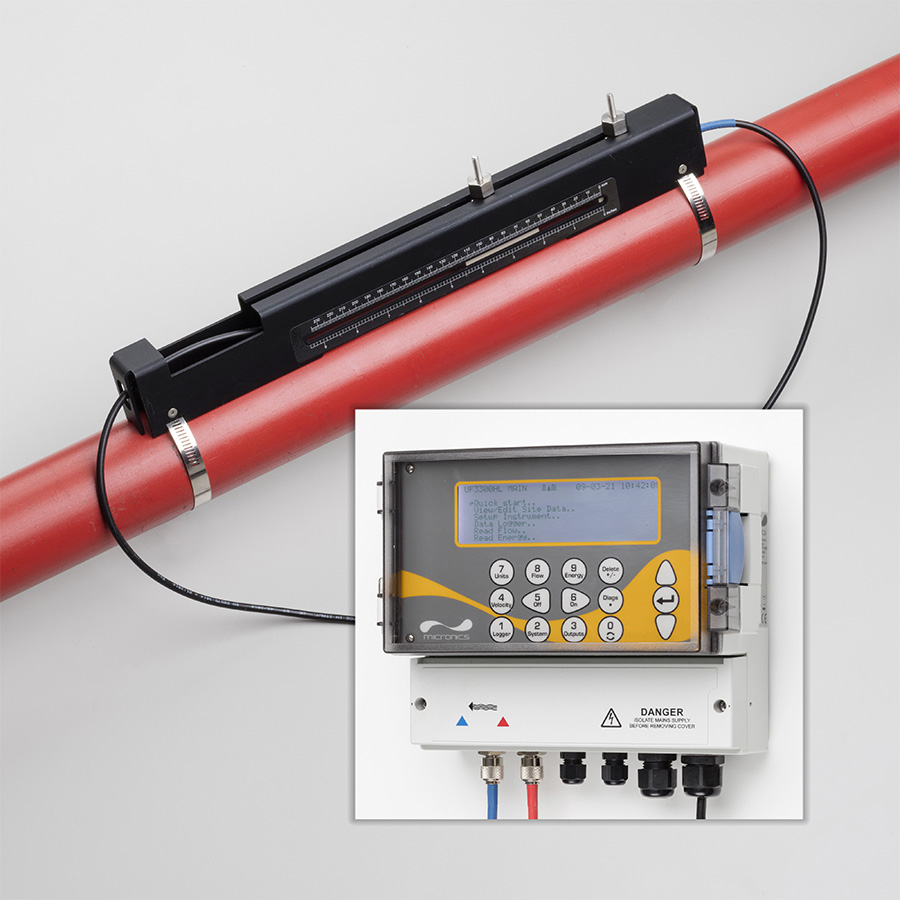

Das Messprinzip basiert auf dem Ultraschall - Laufzeitdifferenzverfahren (transit- time). Zur Messung des Durchflusses werden zwei Ultraschall-sensoren (clamp-on-Sensoren) von außen am Rohr montiert. Die Impulse der Sensoren durchlaufen das Rohr und das Medium sowohl mit als auch entgegen der Flussrichtung. Die daraus resultierende Differenz in der Laufzeit zweier entgegengesetzter Signale verhält sich direkt proportional zur Strömungsgeschwindigkeit und kann mithilfe zusätzlicher Rohrparameter als Durchflussvolumen ausgegeben werden.

Geeignet für korrosive Flüssigkeiten und Medien mit unterschiedlichen Viskositäten
Kosteneffiziente Durchflussmessung nahezu aller elektrisch leitenden und nichtleitenden Flüssigkeiten und Gasen
Keine beweglichen Teile, daher kein Verschleiß sowie minimaler Wartungs- und Pflegeunterhalt
Nachträgliche Montage ohne Prozessunterbrechung direkt auf der Rohrleitung
Freier Rohrquerschnitt und keine Druckverluste
Geringe Investitionskosten. Die Sensoren werden direkt auf dem Rohr installiert und hohe Kosteneffizienz mit zunehmender Rohrnennweite
Konfiguration entsprechend Kundenwunsch möglich
Kommunikationsoptionen RS 485, Modbus RTU, Profibus PA und HART*- kompatibler Ausgang, Analoge Eingänge zur Dichte-, Temperatur- und Druckkompensation
HART® ist eine eingetragene Handelsmarke der HART Communication Foundation
