Ultraschall Inline

Durchflussmesser

Die Ultraschall Inline Durchflussmesser messen eine Vielzahl von elektrisch leitenden und nichtleitenden Flüssigkeiten unabhängig von Viskosität, Temperatur, Druck oder Dichte. Mit Ultraschallwellen kann der Volumenfluss unterschiedlichster homogener Flüssigkeiten zuverlässig gemessen werden.

Eigenschaften

Wie funktioniert

ein Ultraschall

Durchflussmessgerät?

Merkmale

  • Standard-Nennweiten: DN32 bis DN300 (1 1/4" bis 12“) und von
  • Durchflussmessbereich von 0,1 bis 10 m/sec
  • Hohe Messdynamik, Messbereich von 0,1 bis 10 m/sec
  • Durchflussmessbereich von 0,15 Liter/Minute bis 40700 m3/Stunde
  • Messgenauigkeit, ± 0,5 % vom Messwert (mit Mehrpfad-Parallelmessung)
  • Temperaturbereich -20 °C bis 180 °C
  • IP68 Version verfügbar



Ultraschall-Durchflussmesser arbeiten nach dem Prinzip der Messung der Laufzeitdifferenz von Ultraschallwellen, die sich in und gegen die Strömungsrichtung der Flüssigkeit ausbreiteten. (Geschwindigkeits-messung mittels Laufzeitdifferenz)

Die Geschwindigkeitsmessung basiert auf der Erfassung der Laufzeit von Ultraschallsignalen zwischen zwei Sensoren (Upstream und Downstream). Dabei ist die Signallaufzeit td in Fließrichtung kürzer als die Signallaufzeit entgegen der Fließrichtung tu. Die Differenz dieser beiden Laufzeiten ist proportional zur mittleren Fließgeschwindigkeit entlang des Messpfades.

  • Bi-direktionalen Durchflussmessung von Flüssigkeiten
  • Möglichkeit den Massedurchfluss zu messen
  • Geeignet für korrosive Flüssigkeiten und Medien mit unterschiedlichen Viskositäten
  • Keine beweglichen Teile, daher kein Verschleiß sowie minimaler Wartungs- und Pflegeunterhalt
  • Freier Rohrquerschnitt und keine Druckverluste
  • Hohe Lebensdauer, keine Abrasion oder Korrosion durch den Messstoff
  • Kurze Einlaufstrecken
  • Hohe Genauigkeit durch Dual- und Multibeam Technologie



Bei uns erhältlich

Die Firma STIX Durchflussmesstechnik ist Stützpunkthändler der Firma Great Plaines Industries (GPI) und ihres Tochterunternehmen Flomec.

Ultraschall - Inline Durchflussmesser ab Lager verfügbar:

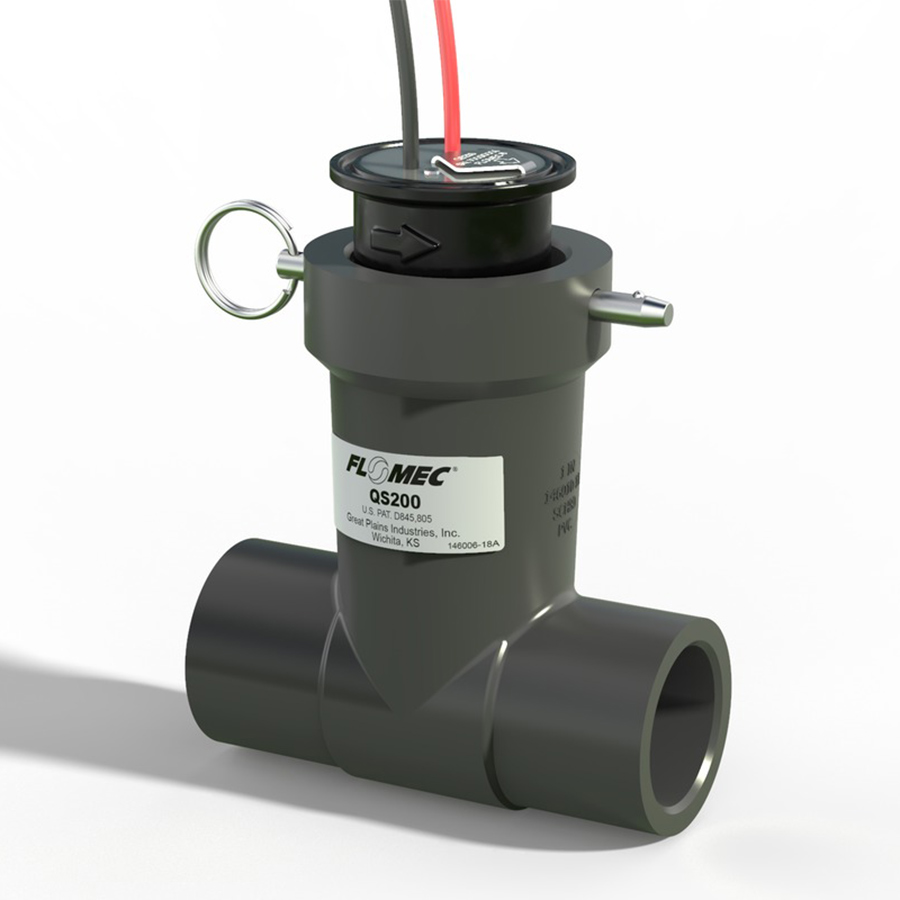

QS200 Insertion

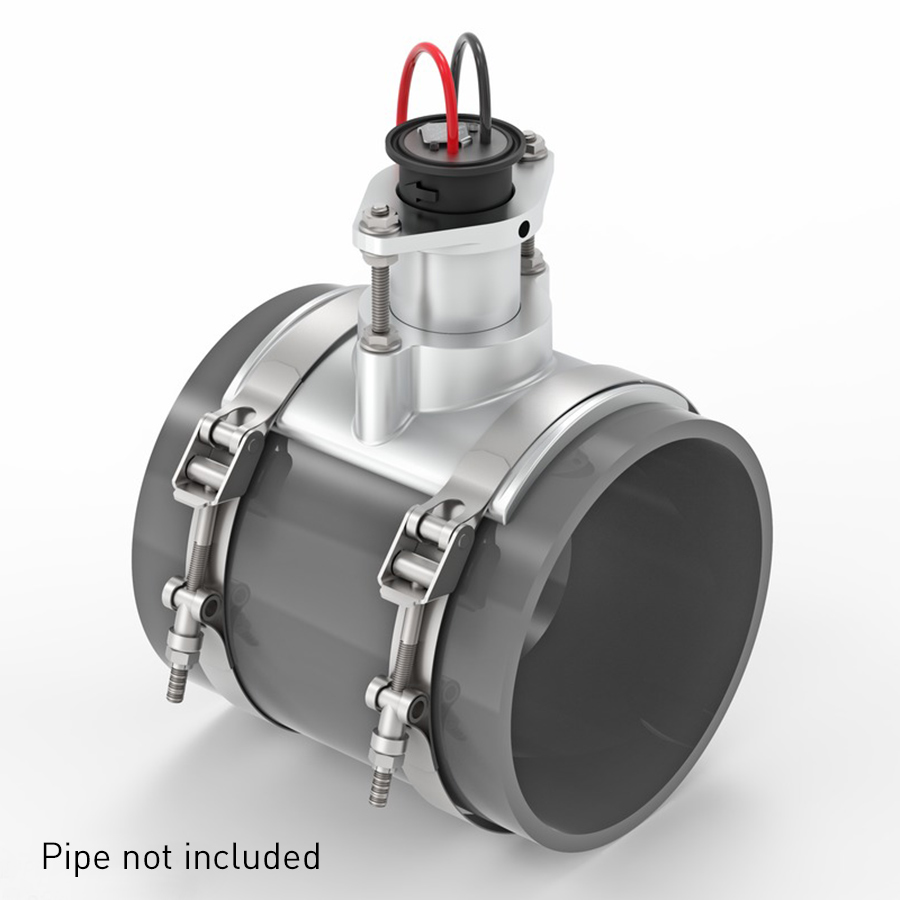

QS200 + Saddle

QS100 Turf Irrigation

Flow Sensor

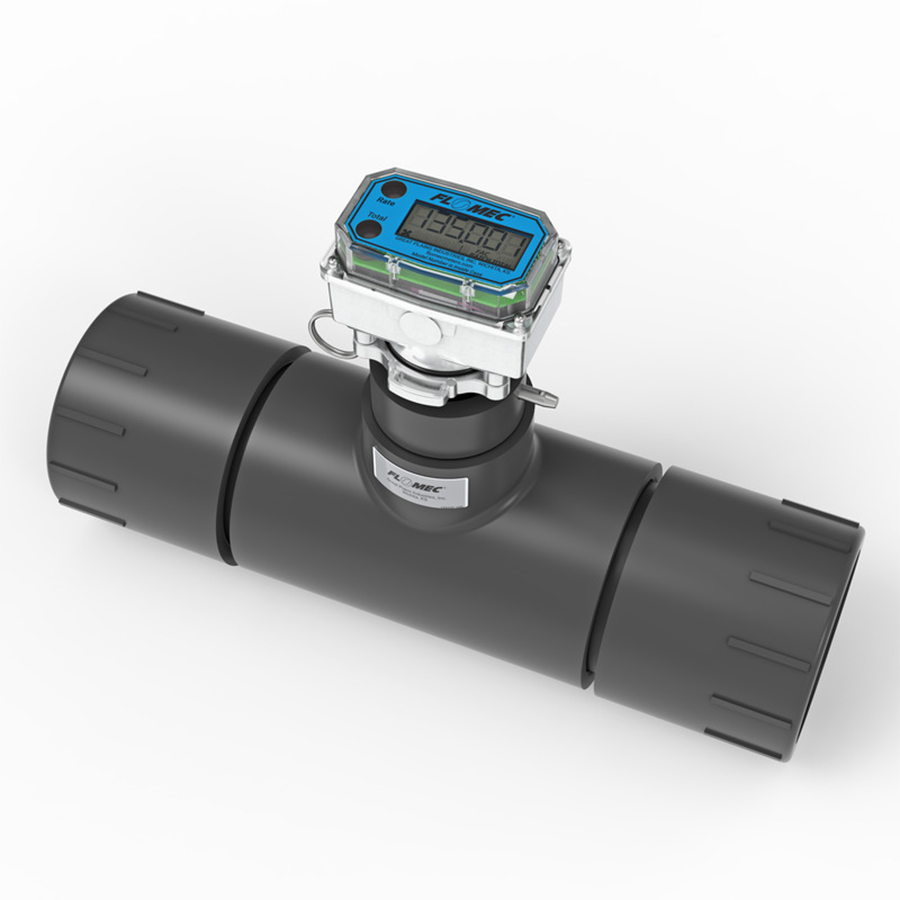

AQUAsonic

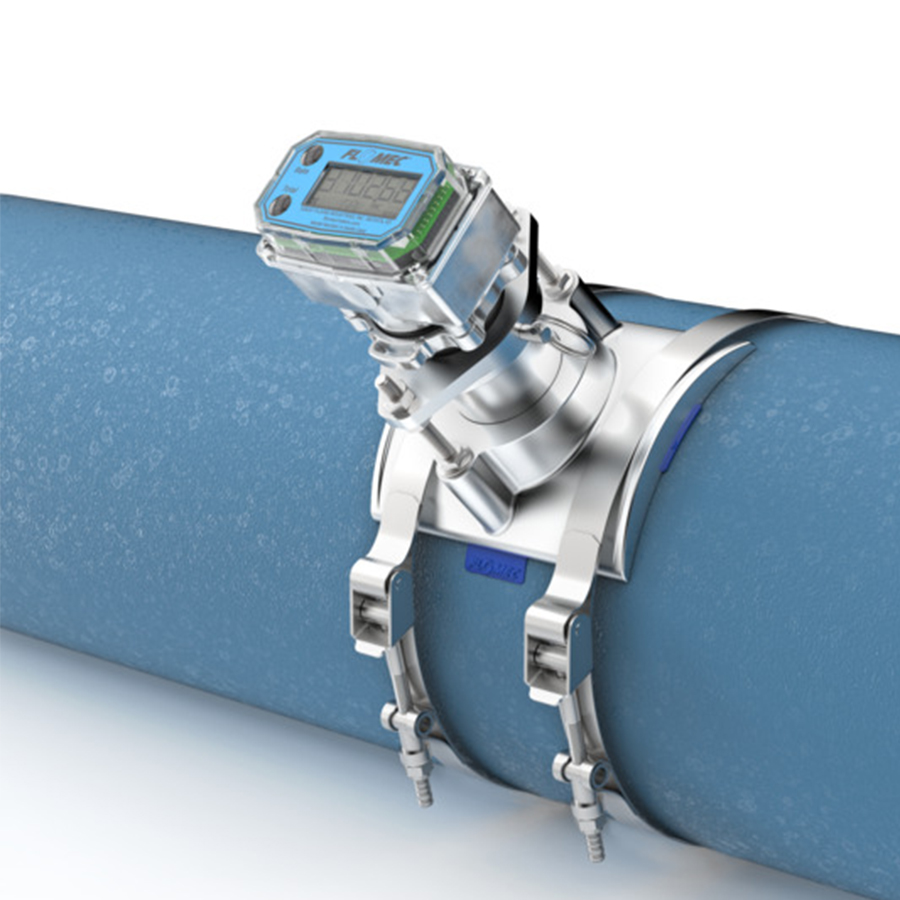

AQUAsonic – Saddle

Ultraschall - Inline Durchflussmesser ab Lager verfügbar:

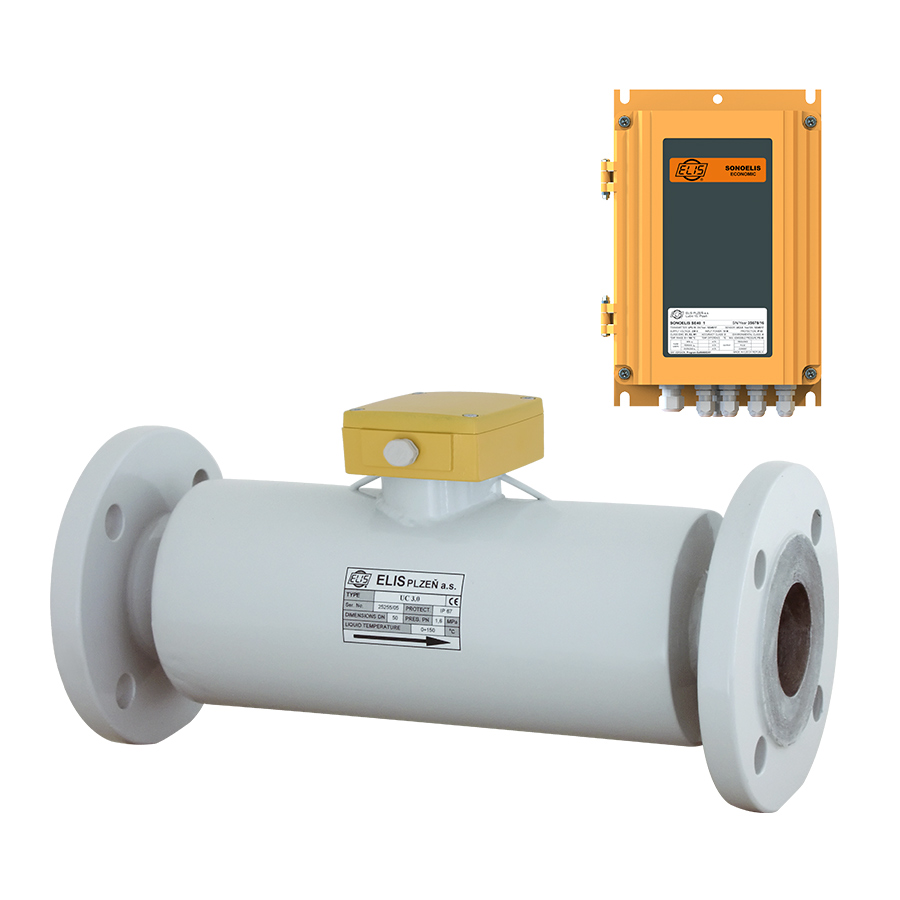

SE 404x-single beam version

SE 406x-dual beam version

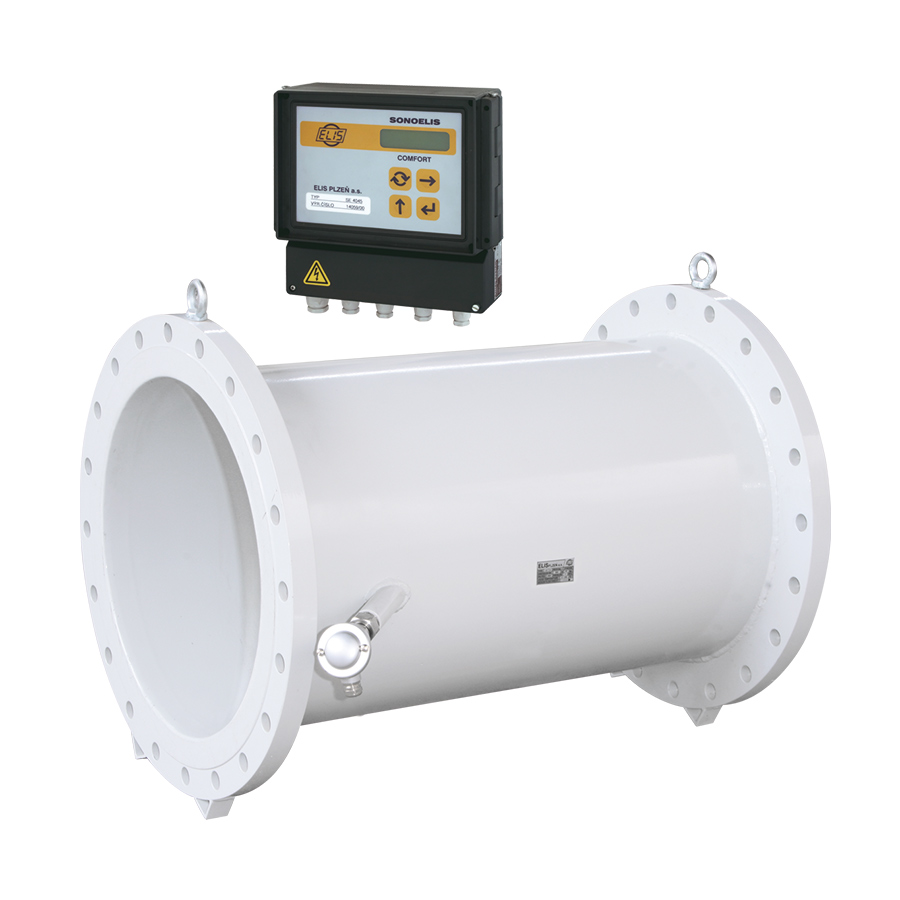

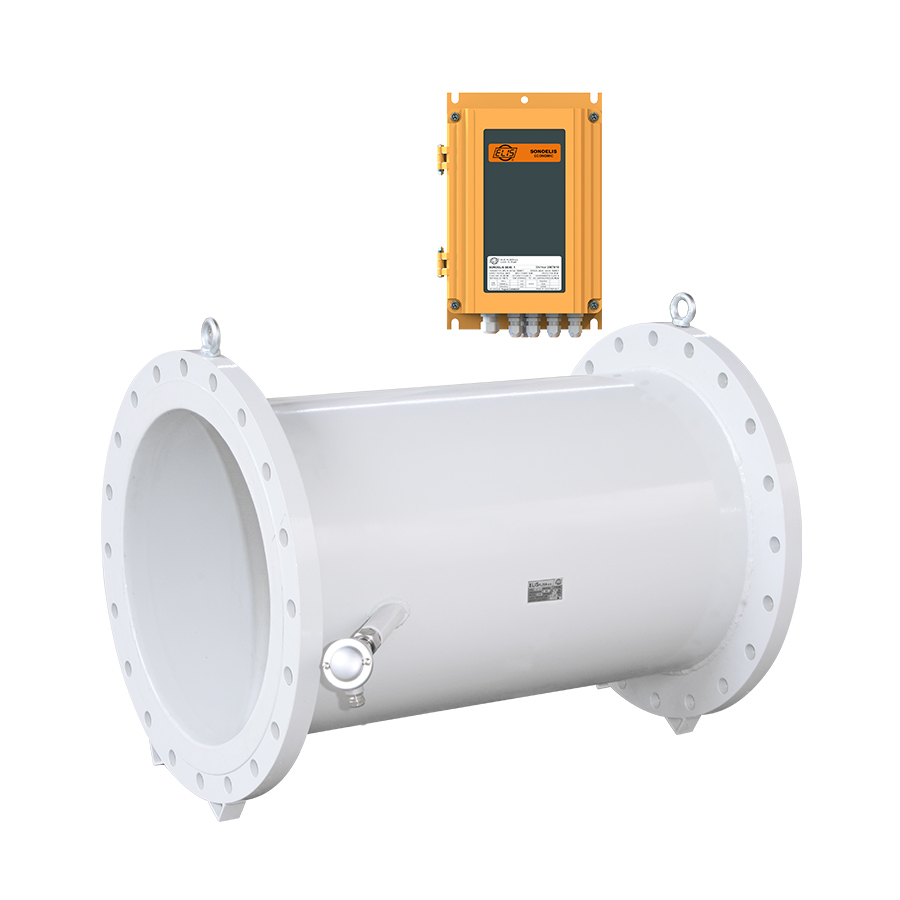

SE 401x-single beam version

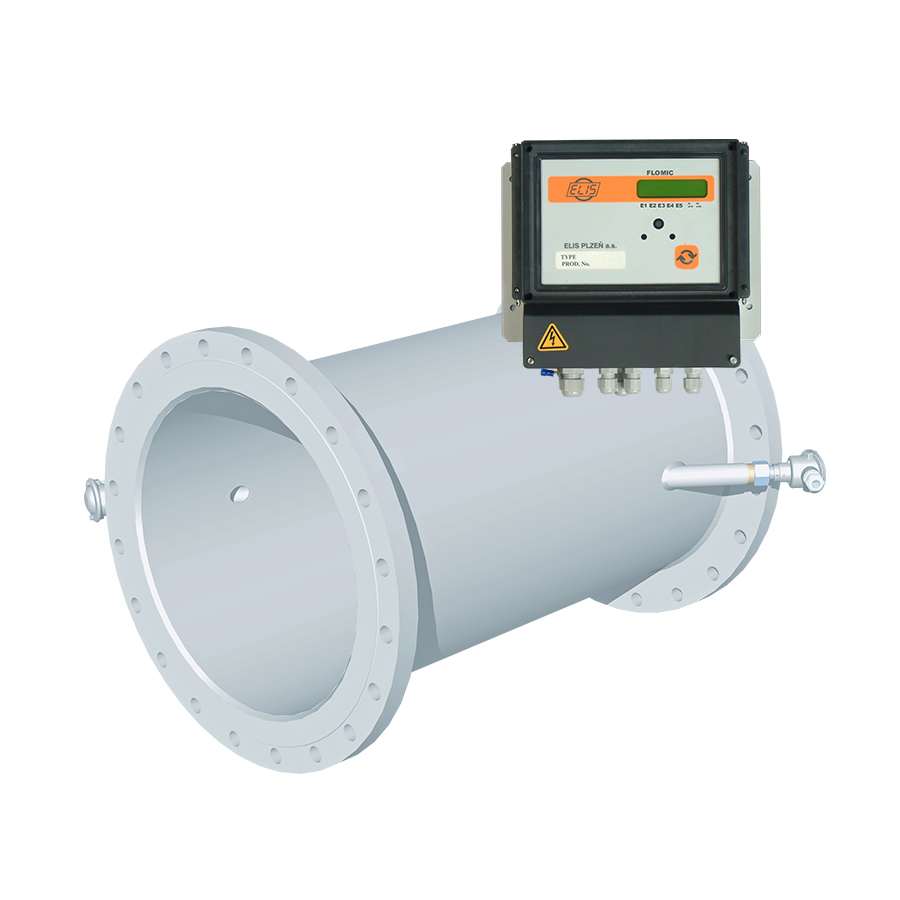

FLOMIC FL3085 battery powered for big diamention

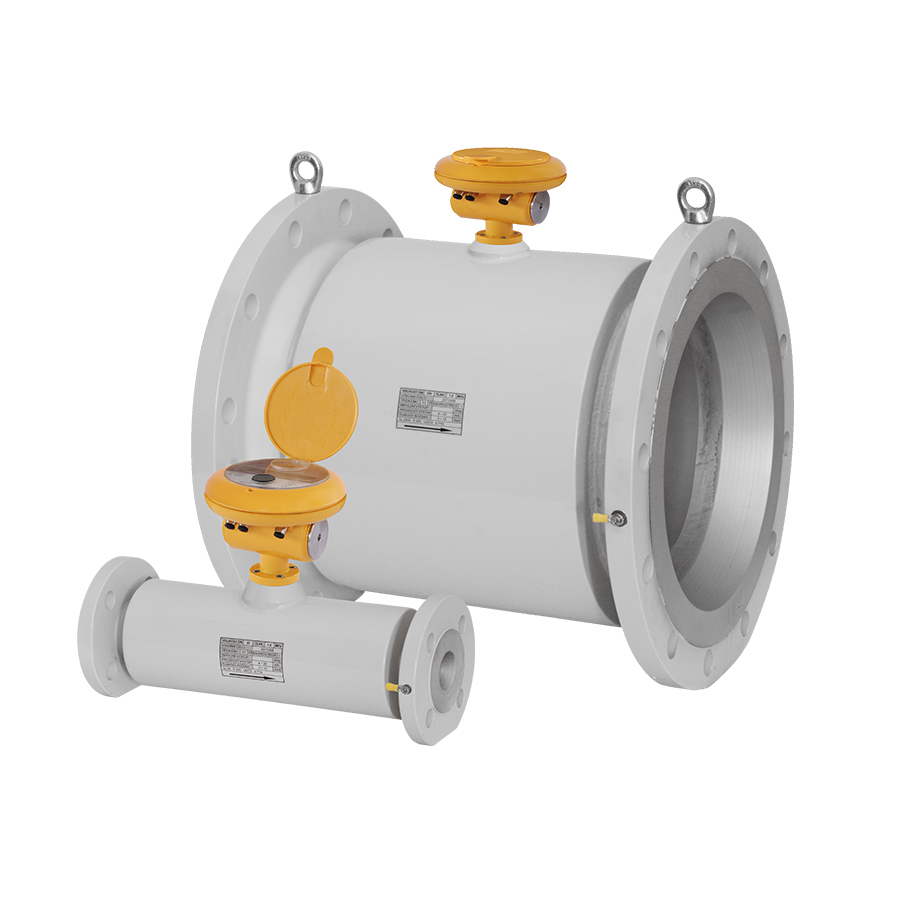

FL503x-single beam version

Datenblätter

Bedienungsanleitungen

Datenblätter

Bedienungsanleitungen

SE 402x-dual beam version

Datenblätter

Bedienungsanleitungen

FL503X-SINGLE BEAM VERSION

FL505x-dual beam version

Datenblätter

Bedienungsanleitungen
