Wirbelzähler (Vortex)

Wirbelzähler auch Wirbeldurchflussmesser oder Vortex Durchflussmesser sind hochpräzise Messegräte und eignen sich für die Messung von Flüssigkeiten, Gasen und Dämpfen in einem weiten Temperaturbereich. Wirbel-Durchflussmesser eignen sich ideal zur Messung von niedrigviskosen Flüssigkeiten sowie zur direkten Durchflussmessung des Dampfstroms.



Vortex Durchflussmesser können in der Chemie, Petrochemie, Energietechnik und Wärmeversorgung unterschiedlichste Messstoffe erfassen. Hierzu zählen Sattdampf, überhitzter Dampf, Druckluft, Stickstoff, Flüssiggase, Rauchgase, Kohlendioxid, VE-Wasser, Lösungsmittel, Wärmeträgeröle, Kessel-Speisewasser oder Kondensate.

Eigenschaften

Wie funktioniert
ein Wirbelzähler?

Merkmale

  • Messmedium: Flüssigkeiten, Luft, Gase, Dampf
  • Messdurchsatz Flüssigkeiten: 0,3 m³/h bis 2000 m³/h
  • Messdurchsatz Luft, Gas und Dampf: 3 m³/h bis 18000 m³/h
  • Durchmesser: DN15 bis DN300
  • Gehäuse- und Flanschmaterial: Edelstahl SS304 / SS316
  • Messgenauigkeit: +/- 1%
  • Umgebungstemperatur: -25 °C bis +80 °C
  • Arbeitstemperatur: -20 °C bis +60 °C
  • Arbeitstemperatur für Dampf: -25 bis +250'C
  • Betriebsdruck: PN10 bis PN40
  • Ausgang: 4-20 mA / Impuls / RS485
  • Stromversorgung: 220V AC/DC 24 V
  • Einbauart: kompakt oder remote

Ein Vortex-Durchflussmessgerät (auch Wirbeldurchflussmesser genannt) basiert auf dem Prinzip des Kármán-Wirbels (Kármánschen Wirbelstraße.). Wenn ein Fluid (z.B. Wasser oder Luft) durch eine Blende oder ein Hindernis strömt, bildet sich hinter dem Hindernis ein Wirbelmuster, das als Kármán-Wirbel bezeichnet wird. Die Frequenz dieser Wirbel ist proportional zur Strömungsgeschwindigkeit des Fluids.

Das Vortex-Durchflussmessgerät nutzt diese Wirbel, um die Strömungsgeschwindigkeit des Fluids zu messen. Ein spezieller Sensor erfasst die Wirbel und wandelt sie in elektrische Signale um. Diese Signale werden dann von einem Prozessor verarbeitet, um den Durchfluss des Fluids zu berechnen.



  • Hohe Genauigkeit: Vortex-Durchflussmessgeräte bieten eine hohe Messgenauigkeit, sowie eine geringe Fehlerquote (ca. 0,75 % vom Messwert für Flüssigkeiten und ca. 1 % bei Gasen)
  • Breiter Messbereich: Vortex-Durchflussmessgeräte können einen breiten Messbereich abdecken und eignen sich daher für verschiedene Anwendungen.
  • Geeignet für verschiedene Medien: Vortex-Durchflussmessgeräte können für die Messung von Flüssigkeiten, Gasen und Dampf verwendet werden
  • Geringer Druckverlust: Im Vergleich zu anderen Durchflussmessgeräten verursachen Vortex-Durchflussmessgeräte einen geringeren Druckverlust, was Energieeinsparungen ermöglicht.
  • Dichte, Druck, Temperatur und Viskosität des Mediums haben kaum Einfluss
  • Hohe Temperaturbereiche: Es können Temperaturbereich von -200 ° C bis +400 ° C gemessen werden

Bei uns erhältlich

Wirbelzähler (Vortex) ab Lager verfügbar:

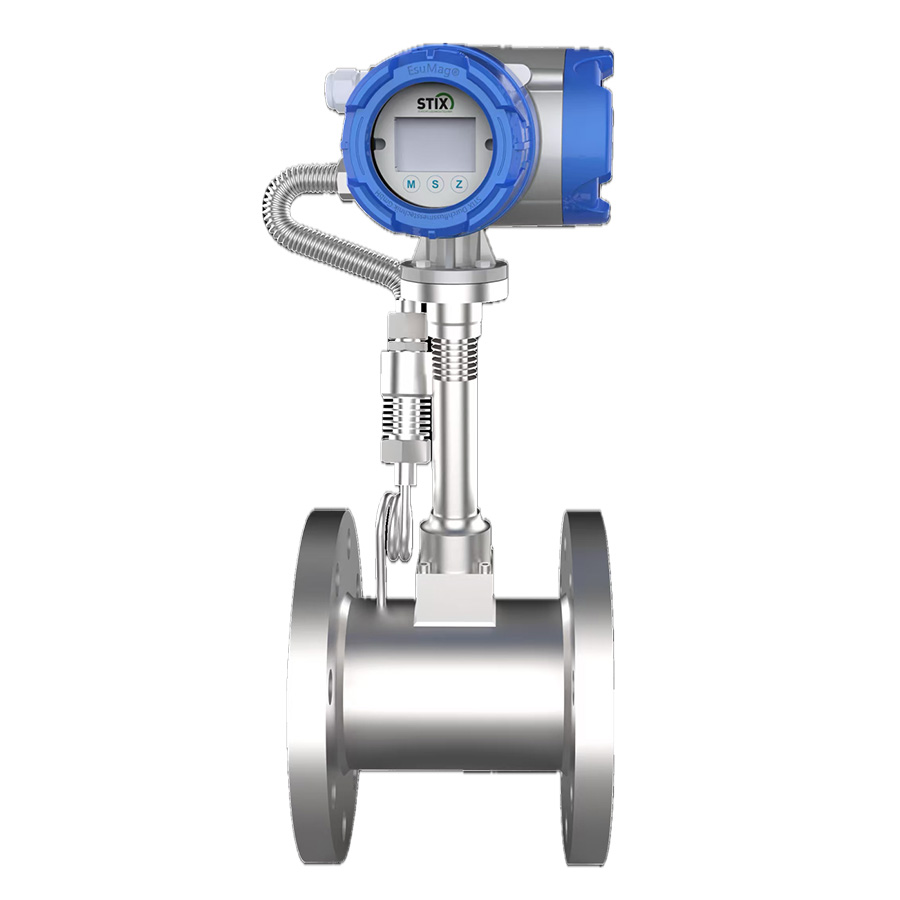

EsuSwirl
